M 系列圆形连接器的基本结构

引言

工程师在评估 M 系列圆形连接器时，通常最先关注连接器尺寸、引脚数、防护等级或编码类型。但了解连接器的基本结构同样十分重要。

那么，M 系列圆形连接器的基本结构是什么？M 系列圆形连接器一般由外壳、绝缘体、接触件三大主体构成，再搭配锁紧螺母、密封件、电缆格兰头、应力消除部件、安装配件、编码定位结构等附属零件，共同组成完整的连接系统。

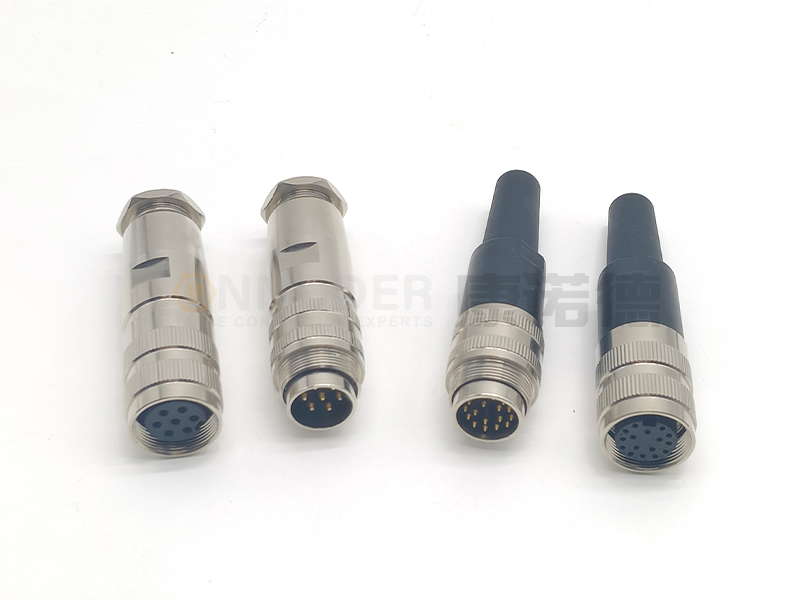

什么是 M 系列圆形连接器

M 系列圆形连接器是一类应用于工业电气与电子设备的紧凑型圆形连接器家族。 字母 “M” 代表连接器采用公制螺纹标准。常见规格有 M5、M8、M9、M12、M16、M23 以及其他更大规格的工业连接器。不同规格的 M 系列连接器适配不同的安装空间、触点数量、电气参数、机械强度以及环境防护需求。

体积小巧的 M5、M8 连接器适用于微型传感器以及安装空间受限的设备；M12 连接器则广泛应用于传感器、执行器、自动化系统、工业通信以及以太网场景；更大规格的连接器可容纳更多触点，满足更高标准的机械与电气使用要求。

M 系列圆形连接器的七大核心组成部件

一款典型的 M 系列圆形连接器可拆解为七大核心部件：

1. 外壳

2. 绝缘体

3. 接触件

4. 耦合锁紧机构

5. 密封组件

6. 电缆端接与应力消除结构

7. 编码防错定位结构

前三者构成连接器的基础本体，其余部件负责提供机械锁紧防护、环境密封、安装适配以及各类场景专属功能。

1. 外壳：机械基础

外壳是 M 系列圆形连接器的外部主体，是连接器的机械基座，保护内部电气元件免受外力损伤。 主要功能：

保护内部接触件

固定绝缘基座

保证连接器对中对位

提供机械结构强度

支撑耦合锁紧机构

提供安装接口

参与环境防护

金属款外壳可实现电磁屏蔽

塑料外壳重量轻、绝缘性好、耐腐蚀，具备成本优势；如果看重结构强度、耐用性或是电磁屏蔽性能，则优先选用金属外壳。

2. 绝缘体：实现触点电气隔离

绝缘体置于外壳内部，将电气触点固定在预设位置。核心作用是保证各个触点之间、触点与外壳之间的电气隔离。

主要功能：

固定插针与插孔位置

维持触点间距

避免意外电气导通

实现电气绝缘

维持连接器结构形态

部分结构中参与密封防护

绝缘材料必须在产品规定的工作条件下（温度变化、振动、潮湿、电气应力、反复插拔），保持自身物理形态与电气性能稳定。

3. 接触件：电气导通核心

接触件负责完成实际电气连接，一般由公插针、母插孔或其他配对导电元件组成。

接触件关键性能指标： 接触电阻、载流能力、额定电压、材质、表面镀层、抗腐蚀能力、插拔耐久度、信号完整性。

根据连接器设计不同，接触件可通过焊接、压接、螺钉接线、板装、注塑包胶、现场接线等方式和电缆相连。

4. 耦合锁紧机构

仅依靠电气触点无法保障工业场景下的可靠连接，连接器对接后必须具备稳固的机械锁定能力。耦合机构实现插头与插座的对接锁紧，维持对接所需要的锁紧力。

多数 M 系列圆形连接器采用螺纹锁紧结构，部分系列使用其他锁紧方式。可靠的锁紧机构可以避免因振动、冲击、线缆拉扯、设备运转、机械应力造成的连接器意外松脱。

5. 密封组件：连接部位防护

很多 M 系列圆形连接器会在严苛环境中使用，水汽、粉尘、油污等污染物会影响电气性能，因此密封系统是连接器结构的重要部分。

常见密封零件包含：O 型圈、对接面密封件、电缆密封件、密封垫片、尾部密封组件。

6. 电缆端接与应力消除

M 系列连接器尾部实现接触件和外部电缆的连接。端接方式会直接影响装配效率与长期使用可靠性。

常见端接方式：

焊接：适用于部分线束与连接器结构

压接：电气连接机械稳定性强，线束生产中大量使用

螺钉接线：适合现场安装，方便后期维护

PCB 板装：连接器直接集成到电路板或电子设备上

注塑包胶线缆：工厂预制连接器线缆总成，集成机械防护

设计合理的应力消除结构，能够降低线缆反复弯折、拉扯、扭转、振动、设备运动带来的机械应力。

7. 编码防错定位：防止错插

M 系列圆形连接器带有编码 / 定位防错结构。编码可以防止不同电气功能、通信功能的连接器发生误插对接。

为什么选择Connoder康诺德M 系列圆形连接器

企业采购 M 系列圆形连接器，选对制造厂商和选对连接器规格同样重要。

Connoder康诺德专注研发制造工业圆形连接器解决方案，产品覆盖 M5、M8、M9、M12、M16 等多规格工业连接器，适配各类设备需求。

Connoder康诺德拥有完整生产制造能力，工程师可直接对接原厂沟通连接器规格、定制需求以及应用工况。

Connoder康诺德M 系列产品能力

全系列 M 规格连接器

多种引脚配置

直头、弯头两种结构

线缆式、面板安装式

多样化端接方式

防水工业连接器方案

支持连接器定制

适配各类工业自动化场景

面向实际应用的技术支持

总结

了解 M 系列圆形连接器的结构，是选型的第一步。 外壳提供机械防护；绝缘体实现电气隔离；接触件构建电气通路；锁紧机构保障连接器可靠对接；密封和应力消除部件让整套产品可以耐受复杂环境与机械外力。

M5、M8、M9、M12、M16 等不同规格连接器的具体结构存在差异。工程师选型时，需要综合考量连接器规格、引脚数量、编码类型、端接方式、电气参数、防护等级、材质、安装形式、线缆条件以及实际工作环境。
