引言

在现代工业自动化领域，可靠的电气连接对于信号精准传输、通信稳定以及设备正常运行至关重要。电机、变频器、开关电源与工业通信系统都会产生电磁干扰（EMI），有可能影响敏感电信号。了解连接器的屏蔽原理，有助于工程师为严苛工业环境选用合适的圆形连接器。

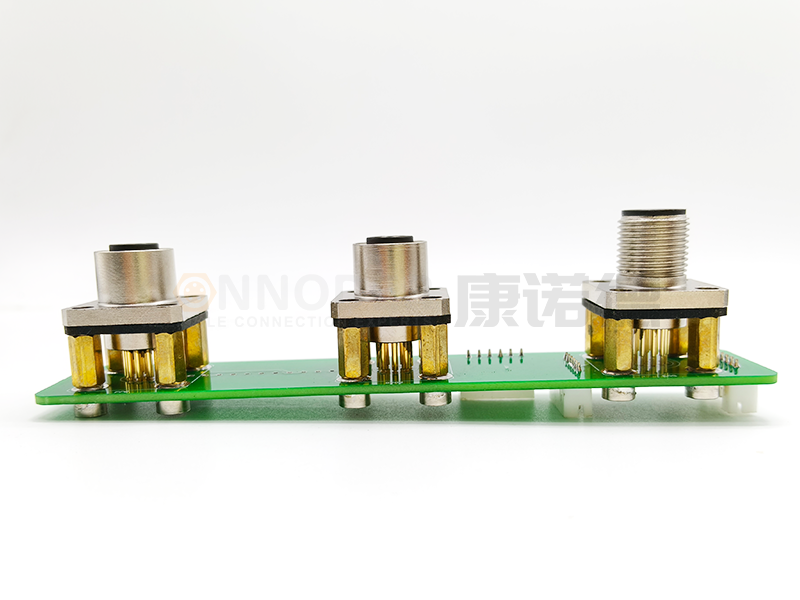

M 系列圆形连接器包含 M5、M8、M12、M16 等型号，广泛应用于传感器、执行器、工控设备以及数据通信系统。屏蔽款产品依托导电连接器壳体、配套线缆屏蔽层以及经过优化设计的屏蔽端接结构，降低电磁耦合效应，具体取决于产品结构。

本文介绍 M 系列圆形连接器的屏蔽机理，对比屏蔽型与非屏蔽型结构，梳理选型要点，并介绍工业圆形连接器及连接解决方案厂商康诺德（CONNODER）。

坚固耐用、结构紧凑、通用性强 —— 适合同时传输电源 + 信号，并且需要环境防护的场景。

连接器的屏蔽原理是什么？

连接器屏蔽原理，即依靠导电结构与合理的电气屏蔽通路，减少电路与周边环境之间不必要的电磁耦合。

电磁干扰可通过辐射场或寄生电气耦合进入系统。一旦干扰侵入敏感信号芯线，会造成通信报错、传感器读数不稳、信号质量下降。设计优良的屏蔽连接器，通过以下多重机制抑制这类问题：

电磁反射与吸收 导电屏蔽结构可以反射一部分入射电磁场。根据材料、厚度、频率以及场的特性，部分电磁能量还会在屏蔽层内部被吸收耗散。实际屏蔽效能取决于整套方案，不能只看材料本身。

连续的导电屏蔽通路 线缆屏蔽层需要与连接器导电结构可靠连接。当插头与配套插座对接锁紧后，如果系统设计要求连续屏蔽，导电接触面必须保持导通。这可以抑制线缆 - 连接器过渡位置以及对接界面处的有害电磁耦合。

降低电磁耦合 连续屏蔽层既能减少外部电磁能量耦合进内部信号导体，也能约束后端设备向外辐射电磁噪声。屏蔽效果受线缆、连接器结构、工作频率、安装方式以及设备接地搭接方式影响。

核心要点：连接器想要实现有效屏蔽，需要具备合适的导电结构，并且在整个连接系统中搭建完整可靠的屏蔽通路。仅靠金属外壳，无法保证电磁干扰防护效果。

M 系列圆形连接器如何实现屏蔽？

M 系列圆形连接器适配各类工业场景。紧凑外形、圆形接口、螺纹锁紧结构，非常适合需要稳固电气连接的工况。并非所有 M 系列连接器都带屏蔽，屏蔽功能与屏蔽效果取决于具体产品设计。

导电金属壳体 连接器壳体在对接外围形成导电屏蔽腔。根据方案不同，壳体可采用镀镍黄铜、不锈钢或其他导电材料制作。壳体用于抑制电磁耦合，同时作为线缆屏蔽层与对插连接器的接触载体。
线缆屏蔽层 工业线缆可采用编织屏蔽、铝箔屏蔽，或是箔 + 编织复合屏蔽结构。这类结构降低内部导体与外部环境之间的电磁耦合。连接器必须匹配线缆外径与屏蔽结构，才能实现可靠端接。
屏蔽端接 屏蔽端接实现线缆屏蔽层与连接器导电结构之间的电气连接。采用合理的环形端接设计，能够维持屏蔽连续性，减少线缆和连接器过渡位置的结构断点。
对接界面与设备搭接接地 屏蔽连接方案中，插头与插座壳体对插后必须保证设计要求的电气连续性。连接器壳体还可搭接至设备机壳或安装面板，作为整机电磁兼容设计的一环。接触不良、腐蚀、安装方式不当或装配错误，都会破坏屏蔽通路。

屏蔽型 M 系列圆形连接器 vs 非屏蔽型 M 系列圆形连接器

屏蔽款与非屏蔽款圆形连接器面向不同应用需求。选型需要依据电磁环境、信号敏感度、线缆结构、安装条件以及系统规范综合判断。
