焊接圆形连接器的六大核心应用场景及 PCB 设计要点

引言

焊接圆形连接器是工业设备、控制系统与电子装置中重要的电气接口。当圆形连接器通过焊针安装在印刷电路板（PCB）上时，其可靠性并不仅仅取决于连接器本身。PCB 封装精度、焊点质量、机械支撑、电气性能以及防护能力，都会对整套组件产生影响。

本指南介绍板载圆形连接器的六大核心应用场景，阐述关键 PCB 设计注意事项，并为工程师与采购团队提供实用选型思路。

什么是焊接圆形连接器？

圆形连接器是机电元件，用于在电子设备、线缆与装置之间传输电源、信号或数据。圆形外形可实现紧凑型接口，根据设计不同，可具备螺纹锁紧、防错定位、屏蔽及密封防护等特性。

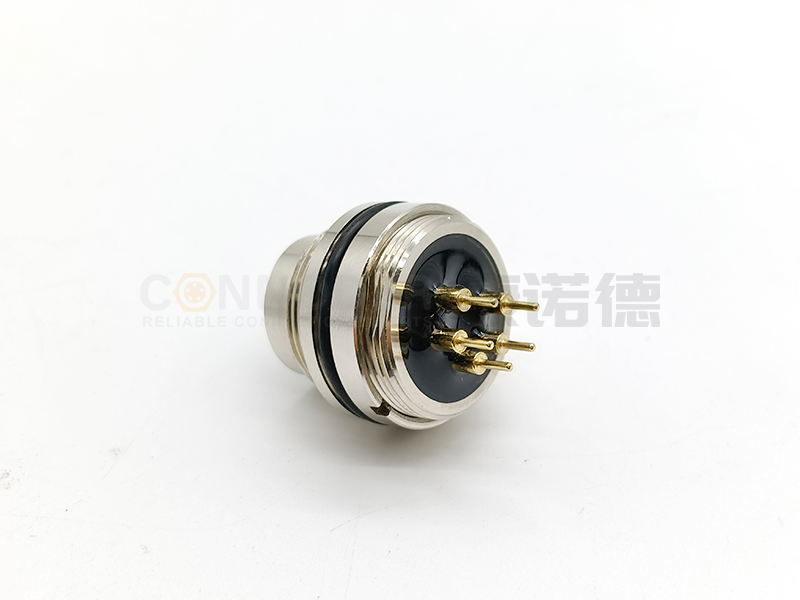

板装圆形连接器按照特定端子排布，实现与印刷电路板的集成。根据产品型号不同，连接器可直接焊接在 PCB 上、固定于设备面板，或依靠额外机械紧固件固定。

板装圆形连接器的主要组成部件

接触件：导电部件，承载电流或信号。

绝缘体：保持接触件间距，实现电气隔离。

外壳：保护接触件组件，并提供结构支撑。

安装结构：将连接器定位并固定在设备内部。

密封与屏蔽结构：可选配置，用于满足环境防护与电磁兼容要求。

PCB 集成为何至关重要？

即便连接器本身电气指标达标，如果 PCB 封装尺寸有误或安装结构不合理，依然会出现性能不良。常见集成问题包括：引脚间距或孔位尺寸错误、连接器本体周边预留空间不足、焊点承受过大机械应力、载流能力不足、接地不良，以及设备接口处密封失效。

因此，连接器选型需要结合 PCB 布局、机械结构设计与生产制造需求综合考量。

焊接圆形连接器六大核心应用场景

板装圆形连接器可适配多种工业与电子应用。合适的产品配置取决于电气接口、安装空间、机械载荷以及环境条件。

1 工业自动化与控制系统

工业自动化系统依靠电连接器连接控制器、传感器、执行器、分布式 I/O 模块以及设备接口。板装圆形连接器可集成在小型控制模块与设备接口中，这些场景对电气连接可靠性要求极高。

典型需求

稳定的电源与信号传输

合适的芯数与编码定位

在额定插拔力下保持机械锁止

与 PCB 及设备外壳兼容

满足对应环境防护等级

PCB 设计要点：制版前核验连接器封装、引脚布局、安装尺寸以及外壳间隙。连接器位置需便于安装与维护。若连接器需要反复插拔或线缆会承受外力，应评估采用面板安装或额外机械加固，不可仅依靠焊点承重。

康诺德（CONNODER）提供 M8、M12、M16 等全系列工业圆形连接器，可适配自动化控制相关应用。请确认具体型号的安装方式与电气规格。

2 机器人与运动控制设备

机器人系统包含电机、编码器、位置传感器、控制器以及通信模块。这些元器件的电气接口，需要在设备动态机械工况下保持稳定可靠。圆形连接器可选用在部分机器人控制板、运动控制模块及嵌入式电子组件上。

典型需求

在振动与运动工况下连接可靠

适配控制与反馈回路的信号传输

电源接口具备足够载流能力

紧凑的安装尺寸

合理的线缆布线与应力消除结构

PCB 设计要点：考虑线缆进线方向、连接器插拔操作空间。避免设计方案中将线缆载荷直接传导至焊接端子。对于运动设备，需在等效工况下评估线缆弯折、振动、冲击及往复运动。根据连接器设计要求增设机械固定结构。

3 传感器与测量仪器

传感器和测量仪器将物理量转化为电信号，例如温度、压力、位置、流量、接近检测系统。圆形连接器可作为传感元件、内部电子线路与外部线缆 / 控制器之间的接口。

典型需求

微弱信号可靠传输

合适的绝缘性能与接触电阻

体积小巧

适配工作环境

合理的电气隔离与接地方案

PCB 设计要点：敏感模拟信号走线尽量远离开关噪声电路与大电流铜箔。精心规划接地方案，必要时增加屏蔽。精密测量系统需在整体电路设计中考虑漏电路径、污染物、信号噪声与接地问题。

不要默认所有圆形连接器都适用于微弱测量信号，务必确认其电气规格与目标电路的兼容性。

4 工业以太网与数据通信

工业通信设备连接控制器、交换机、网关与分布式设备。根据接口类型，圆形连接器可为工业以太网及其他数据通信系统提供连接。板装圆形连接器可在紧凑型设备中，实现外部线路与内部通信电路的对接。

典型需求

兼容目标通信协议与传输速率

正确的接触件排布与编码

良好的信号完整性

合适的接地与屏蔽设计

机械与环境兼容性

PCB 设计要点：高速信号需考虑差分阻抗、走线对称性、回流路径、连接器过渡区域以及接地过孔布局，避免差分信号路径出现不必要的阻抗不连续。遵循连接器厂商布局建议以及所选通信接口规范。

带屏蔽连接器有助于降低电磁干扰，但最终性能取决于整套系统，包括连接器外壳、线缆屏蔽层、PCB 接地以及设备机壳。

5 医疗与实验室设备

医疗及实验室仪器依靠电气连接实现监测、测量、数据采集与设备控制。圆形连接器可用于部分需要紧凑、安全电气接口的仪器。

典型需求

信号与电源传输稳定可靠

材质可适配指定清洁流程

足够的绝缘与电气隔离能力

在使用工况下具备机械耐久性

符合适用的设备标准

PCB 设计要点：依据适用标准和设备风险评估，复核爬电距离、电气间隙、绝缘以及漏电流要求。对于需要频繁清洁的设备，核验外壳与密封件的化学兼容性。仅 IP 防护等级并不能代表可适配所有消毒剂、灭菌方式或医疗场景。

对于受法规管控的医疗设备，连接器选型必须纳入整套系统安全评估。

6 交通与重型机械电子装置

交通设备与重型机械搭载控制单元、监测系统、执行器以及分布式电子模块。这类系统可能面临振动、冲击、粉尘、潮湿和温度变化。当规格满足运行要求时，圆形连接器可用于对应的控制与监测组件。

典型需求

牢固的机械固定

适配的工作温度范围

耐受预期振动与冲击

额定电流、电压满足要求

按需具备环境防护

符合应用专项认证标准

PCB 设计要点：核验连接器安装方式与力学载荷传递路径。如果线缆拉力或反复插拔会对 PCB 产生应力，需增加支撑结构。评估温度循环对连接器、PCB 及焊点的影响。对于安全关键型交通应用，确认所选元器件与整套组件满足行业及客户要求。

通用工业连接器不能直接默认可用于汽车、轨道交通或安全关键类应用。

焊接圆形连接器关键 PCB 设计要点

可靠的 PCB 集成，要求将连接器与电路板作为一套完整机电组件进行设计。以下因素需要重点关注。

PCB 封装与引脚布局

PCB 封装定义用于安装连接器的焊盘或孔位的位置与尺寸。尺寸错误会造成装配困难、对位偏差、焊点不良，或与周边元器件干涉。

封装核验清单

接触件节距与引脚位置

引脚直径与推荐成品孔径

焊盘尺寸与焊环要求

连接器本体尺寸与安装孔位置

PCB 边缘预留间隙与周边器件间距

连接器朝向与插拔方向

务必使用厂商原版机械图纸与推荐焊盘图案。不要仅依靠产品照片或估算尺寸制作封装。若连接器同时固定在设备面板上，需要核对 PCB 封装、面板开孔、安装固件以及连接器之间的对位关系。

通孔焊接与焊点可靠性

很多板装圆形连接器采用通孔焊针结构，引脚穿过 PCB 并焊接在对应焊盘上。焊点质量取决于连接器设计、PCB 表面处理、孔与焊盘几何结构、可焊性以及装配工艺。

遵循厂商推荐的孔与焊盘尺寸

确认 PCB 镀层与可焊性要求

使用与连接器材质兼容的焊接工艺

遵守连接器与 PCB 的耐热限值

在条件允许时预留检测与返修空间

评估焊接端子承受的机械应力

采用波峰焊、选择性焊或手工焊时，确保工艺与连接器材质、结构兼容。高可靠性应用需制定检验标准，并通过样机和代表性量产测试验证装配质量。

即使焊点质量良好，当连接器承受较大外部载荷时，依然需要额外机械支撑。

机械固定与线缆应力消除

连接器插拔过程会产生作用力，线缆自重、拉扯、弯折以及振动都会带来额外应力。如果这些外力直接传递至焊点，会引发焊点开裂、焊盘起翘甚至 PCB 损坏。

评估预期插拔力

分析线缆载荷传递至 PCB 与外壳的路径

使用合适的安装固件或锁止结构

设计有效的线缆应力消除结构

在整套装配中验证机械稳定性

面板安装型连接器，需要保证面板与 PCB 安装结构对位准确，不能强行拉扯焊针实现装配。

接地与电磁屏蔽

电磁干扰会影响通信稳定性与精密电子回路。因此在很多工业应用中，连接器外壳接地与 PCB 接地设计十分关键。

屏蔽圆形连接器需明确导电外壳、线缆屏蔽层与设备机壳、PCB 接地系统的连接方式

为连接器外壳设计合理接地路径

遵循厂商屏蔽设计建议

避免高频回流路径出现不必要断点

敏感信号走线尽量远离主要噪声源

通过 EMC 测试验证性能

正确接地方式取决于电路架构、线缆屏蔽、工作频率以及整机 EMC 要求。仅选用屏蔽连接器并不能保证电磁兼容合规。

载流能力与热管理

连接器传输电力时，需要结合 PCB 布局同步评估电气与热性能。相关因素包括单芯额定电流、同时通电的芯数、接触电阻、铜箔线宽与铜厚、PCB 热特性、环境温度以及连接器温升限值。

允许载流值会受通电芯数量与厂商测试条件影响，不可只参考连接器标称额定电流。需要评估完整电流通路，包括接触件、焊点、PCB 走线以及后端元器件。

大功率严苛应用场景，建议开展热计算，并在必要时使用代表性组件进行温升测试。

环境防护与外壳设计

工业圆形连接器常被选用在粉尘、潮湿、油污、温度波动或存在其他污染物的环境。选型前，评估所需防护等级、插拔界面与面板接口密封、外壳及密封材料兼容性、工作温度、凝露腐蚀风险以及线缆进线要求。

IP 防护等级对应特定连接器配置与测试条件，不能直接等同于整机成品的防护等级。如果对接界面未闭合或者面板密封圈安装不当，连接器将无法达到预期防护效果。

高速信号完整性

当圆形连接器用于以太网或其他高速信号传输时，PCB 设计必须考虑整套互连链路的电气特性。

差分阻抗

走线几何与布线对称性

信号回流路径

连接器过渡区域几何结构

过孔布局与寄生效应

串扰与电磁耦合

线缆与连接器的匹配性

依据厂商技术文档与相关接口规范制定设计要求。高难度应用可采用仿真或实测验证。

生产装配兼容性

连接器封装还必须匹配选定的 PCB 制造与装配工艺。确认安装工艺可行、孔和焊盘尺寸满足加工能力、连接器可稳定贴装、焊接设备可接触焊点、检测返修可操作，同时工艺不超出连接器耐热上限。

由 PCB 设计师、连接器供应商和装配厂共同开展设计评审，可在量产前识别制造风险。

结语

焊接圆形连接器（准确来说，是带焊接端子的板装圆形连接器）作为电子组件与外部设备之间的重要接口。

其可靠性不只取决于连接器选型。工程师还需要考虑封装精度、焊点质量、机械固定、载流能力、热管理、屏蔽、环境防护以及装配工艺兼容性。

在工业自动化、机器人、传感、通信、实验室设备以及重型机械等场景综合评估以上因素，设计团队能够做出更合理的连接器选型决策，减少可规避的集成问题。

康诺德（CONNODER）提供多系列工业圆形连接器，可供相关应用评估选型。请查阅对应产品规格书，并与厂商沟通 PCB 接口需求，确定适配设计的产品配置。
