M16连接器——超高芯应用的理想解决方案

为什么M16多芯连接器适合高密度连接应用？

高密度电气连接会带来多种设计挑战，例如安装空间有限、线缆管理复杂、机械稳定性要求高以及维护操作不便。规格选择得当的M16多芯连接器可以帮助应对其中部分问题。

整合多路电气回路

高芯数连接器的主要优势之一，是能够在同一个接口中集中布置兼容的电气回路。与使用多个独立连接器相比，在适合的设计中，可以利用一个多芯接口管理多路信号或控制电路。

潜在收益包括：在适用的设计中减少连接器数量、让线缆走向更清晰、简化设备装配、方便识别连接关系，以及提升维护规划的便利性。实际能否减少布线复杂度，仍取决于电路架构和连接器的触点配置。

更充分地利用安装空间

工业设备通常需要在不增加过多体积的前提下实现多路电气连接。根据具体产品系列，M16多芯连接器可能在接口尺寸与触点容量之间提供实用的平衡。

比较不同方案时，工程师应评估完整安装空间，包括连接器本体、对接所需的操作空间、线缆弯曲半径，以及装配和维修所需的可操作空间。

稳固的机械连接

许多M16连接器采用螺纹锁紧结构。选择合适并正确安装后，螺纹连接有助于在正常工作条件下保持机械对接状态。对于存在运动或振动的机械设备，这一点尤为重要。

连接器的抗振表现取决于机械结构、安装方式和实际工作环境。对于强振动应用，可能还需要进行额外测试，或选择带有专门防松设计的型号。

可选屏蔽设计，支持电磁兼容性

部分M16连接器型号采用导电外壳或具备屏蔽结构，有助于管理电磁干扰（EMI）。当设备安装在电机、开关器件、电力电子设备或其他潜在电噪声源附近时，屏蔽设计可能十分重要。

有效屏蔽取决于完整的连接系统，包括连接器外壳、电缆屏蔽层、接地方案和屏蔽端接方式。仅有金属外壳并不能保证系统达到所需的电磁兼容性表现。

灵活的安装与端接方式

根据产品系列不同，M16连接器可能提供直式、弯角式、电缆端、面板安装、PCB连接、焊接端接或其他配置。选择合适的结构形式，有助于匹配设备空间、生产工艺、线缆走向和维护要求。

选型前应确认所需芯数是否确实提供对应的安装形式和端接方式。

选择M16多芯连接器时需要关注的关键技术参数

连接器是否适用，不仅取决于触点数量。最终选型前，还应评估以下技术因素。

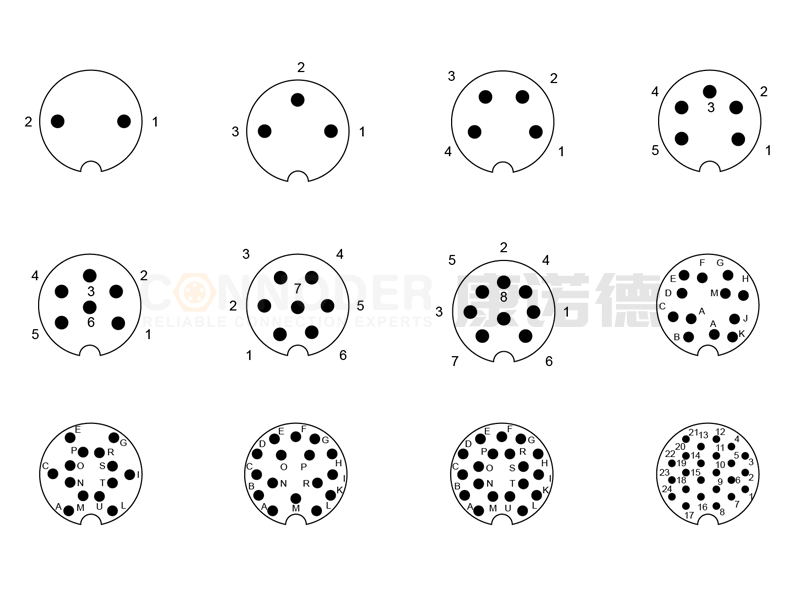

触点数量与引脚定义

首先列出需要通过连接器传输的所有电气回路，并确认所需触点数量、引脚定义、是否需要预留触点、配对连接器是否兼容，以及不同类型电路是否需要满足特定隔离要求。

不能仅凭两个连接器的触点数量相同，就认定它们具有相同的引脚定义或能够互相对接。

额定电压与电流

电压和电流额定值取决于具体产品，可能受到触点结构、导体尺寸、绝缘设计、环境温度以及同时通电触点数量等因素影响。

触点密度高并不意味着单个触点或整个连接器具有更高的载流能力。当多个触点同时承载电流时，温升限制和制造商规定的降额要求可能尤为重要。用于电源或较大电流应用时，应查阅对应数据手册，再确定电路分配方案。

触点材料与电气稳定性

触点材料和表面镀层会影响导电性、耐腐蚀性以及长期接触表现。部分连接器采用镀金触点，以利用其电气和表面性能特点。实际表现仍取决于触点结构、镀层规格、使用环境和插拔寿命要求。

工程师应查阅制造商的材料与镀层规格，而不应仅根据“镀金”等描述判断产品性能。

环境防护：IP67与IP68

在工业环境中，连接器可能接触灰尘、潮气或短时浸水。部分M16连接器型号具有IP67或IP68防护等级，但必须针对具体产品和测试条件进行确认。

• IP67：通常表示防尘等级达到要求，并可在规定的测试条件下防止短时间浸水造成的有害影响。

• IP68：表示防尘等级达到要求，并具备在相关产品规定条件下进行浸水防护的能力；具体测试条件应以制造商说明为准。

实际防护效果还取决于完整安装状态，包括对接条件、密封组件、电缆入口，以及适用情况下的面板安装方式。对于户外设备或潮湿环境，应在选型前确认相应防护等级和安装要求。

工作温度与机械寿命

工作温度、耐腐蚀性、插拔寿命和抗振性能都会影响连接器的使用寿命。如果应用场景涉及频繁插拔、大幅温度变化或持续振动，应核查产品在相应条件下的公开技术指标。

不要将某一款M16型号的参数直接套用于整个产品系列。

M16高芯数连接器的工业应用场景

当多个电气回路需要通过紧凑接口连接时，M16多芯连接器可作为多种应用的候选方案。是否适用，仍取决于具体电气、机械和环境要求。

工业自动化与机器控制

自动化设备通常会使用传感器、反馈装置、控制模块和辅助电路。高芯数M16连接器可以帮助整合设备模块之间的兼容连接，在合适的设计中减少独立接口的使用。

用于自动化设备时，应综合考虑触点数量、电气额定值、线缆走向、屏蔽要求和机械锁紧方式。

传感器与仪器仪表

测量系统可能需要连接多路信号，或将测量输出与辅助电路组合。若触点配置满足仪器的电气和机械要求，M16连接器可以成为一种可考虑的连接方式。

对于敏感信号，还应关注触点稳定性、接地方式、电缆屏蔽以及信号完整性要求。

通信与监控设备

部分M16连接器型号可用于通信相关设备和监控系统。不过，触点数量多并不代表其必然适合高速数据传输。工程师应核实连接器的电气特性、编码方式、阻抗要求，以及与目标通信协议的兼容性。

工业照明与电子设备

紧凑型电子设备和工业照明组件可能需要便于拆装、布局清晰的电气连接。根据具体设计，M16连接器可用于电源、控制或辅助电路的接口连接。

所选型号必须符合实际电气参数和环境条件要求，尤其是在户外或易受潮的安装场景中。

定制化OEM设备

原始设备制造商（OEM）往往对线缆长度、连接器方向、触点排列和安装尺寸有特定要求。定制连接器或线束组件有助于让电气接口更好地适配整机设计。

下单前建议向制造商提供图纸、电气规格和工作环境信息，以便确认可行性。

如何选择合适的M16多芯连接器？

按照明确的步骤进行评估，可以让连接器选型更加高效。

步骤一：明确电气需求

列出需要通过连接器传输的全部电路，确认触点数量、额定电压、工作电流，以及是否存在特殊信号要求。

步骤二：选择触点配置

选择满足电路需求并能够预留必要备用触点的配置。不要仅因为24芯连接器的触点数量最多就直接选择它。合适的方案应满足应用需求，同时避免不必要的复杂度。

步骤三：确定安装和端接方式

明确应用需要电缆端连接器、面板安装插座、PCB连接器，还是预制线缆组件。端接方式应与装配工艺、可用空间和维护要求相匹配。

步骤四：评估工作环境

评估连接器是否会接触水汽、灰尘、振动、温度变化、腐蚀或电磁干扰。根据经过核实的产品规格选择合适的防护和屏蔽特性。

步骤五：确认对接兼容性

检查连接器系列、触点排列、公母端、接口尺寸及机械兼容性。仅凭“M16”这一名称，不能判断不同产品之间一定兼容。

步骤六：核对产品文件

量产前应审查最新数据手册、尺寸图、电气额定值和必要的测试报告。对于要求较高的应用，可以先获取样品，并在目标设备中进行验证。

M16连接器选型检查清单

• 已确认所需触点数量和引脚定义。

• 已核实电压和电流额定值。

• 已明确线缆类型及直径。

• 已选定安装形式和端接方式。

• 已评估IP防护等级和工作环境。

• 已明确屏蔽与接地要求。

• 已检查配对连接器的兼容性。

• 已核对数据手册、尺寸图，并在必要时完成样品测试。

总结：为项目选择合适的M16多芯连接器

高芯数连接应用需要在触点密度、电气性能、安装空间和环境防护之间取得合理平衡。

当多个电气回路需要集中到一个紧凑的圆形接口中时，M16多芯连接器可以成为一种有效的连接方案。但其适用性取决于具体触点配置、电气额定值、安装方式、屏蔽要求和工作环境。

对于工程师和采购人员而言，最好的起点是先明确应用需求，再逐项核对候选产品的技术参数。
