PG7、PG9 与 PG13.5 电缆接头：如何选择合适规格

PG7、PG9 与 PG13.5 电缆接头：如何选择合适规格

简介

在常见的 PG 电缆接头规格中，PG7、PG9、PG13.5 广泛应用于中小型线缆穿线场景。但选型不能只对比规格数字，还需要掌握电缆实际外径、接头夹紧范围以及设备壳体所需的螺纹尺寸。

本文介绍 PG7、PG9、PG13.5 电缆接头的差异，提供实用对比表格，讲解分步选型方法，并阐述可靠的工业连接元器件如何保障现代自动化系统的运行性能。

PG7、PG9、PG13.5 线缆规格对比表

对比表是电缆接头选型的有效参考，核心参数包含线缆夹紧范围、螺纹外径以及壳体适配性。

技术备注：以上为通用参考数值，并非统一标准规格。线缆直径适配范围会因厂商、密封胶圈结构、产品型号不同存在差异。选型前务必查阅对应产品规格书。

对比参数解读

• PG7：适用于线缆外径较小、设备壳体开孔空间紧凑的场景。
• PG9：当线缆外径落在夹紧区间内，且安装螺纹与设备壳体匹配时，可选用 PG9。
• PG13.5：需要大孔径线缆穿入，且接头外形尺寸、夹紧范围满足条件时选用 PG13.5。

以上仅为选型参考，并非通用准则。不同厂商生产的 PG9 接头，其适配线缆范围也可能不一样。

同时需要区分线缆外径和导体截面积。部分线缆内部导体线径小，但由于绝缘层、屏蔽层和外护套的存在，线缆整体外径依旧偏大。

PG 电缆接头正确选型步骤

选型应当以实测数据为依据，不可仅凭外观或者标称规格判断。

步骤 1：测量线缆外径

使用数显卡尺测量成品线缆的外径，测量需包含外护套、屏蔽层或铠装层（遵循格兰头厂商说明）。

在线缆多个位置分别测量；

测量时不要挤压软质线缆护套；

记录线缆外径明显波动的数据；

将测得的最大外径与产品允许范围做比对。

禁止使用导体截面积（如 0.5 mm²、0.75 mm²）代替线缆外径进行选型。

步骤 2：将实测外径匹配夹紧范围

把线缆实测外径对照接头规格书中的夹紧区间。 举例：某款 PG9 接头适配线缆外径 4‑8 mm，外径 6 mm 的线缆就适配该产品。如果线缆外径接近区间上限或下限，选型前请咨询厂商技术意见。

步骤 3：确认螺纹与安装适配性

接头既要适配线缆，也要适配设备壳体。下单前确认螺纹型号、螺距、螺纹外径、安装开孔尺寸、面板厚度以及安装预留空间。 PG 螺纹与公制螺纹即便外径接近，也不可默认可互换使用。

步骤 4：评估使用环境条件

评估设备是否接触水汽、粉尘、油污、化学介质，是否存在温度变化、振动、机械载荷。根据实际工况选择接头材质、密封结构以及防护等级。 防护等级 IP 参数需要依据产品文档和实际安装条件确认，不可仅凭产品描述主观判定。

步骤 5：确认整套装配兼容性

批量采购前，确认线缆、接头、密封配件、设备壳体以及安装方式之间全部适配。关键应用场景，需要通过对应检测流程验证线缆穿装组件的整体性能。

PG7、PG9、PG13.5 典型应用场景

不同线缆穿入场景，对安装空间、密封性能、机械强度要求各不相同。选型依据是线缆参数和现场工况，不能单纯套用应用场景标签。

PG7：紧凑型传感器与仪器线缆

PG7 适用于紧凑型传感器、仪器设备、电气外壳的小孔径线缆穿入。设备壳体安装空间有限时，其小巧的安装尺寸优势明显。所选接头必须保证线缆抗拉固定能力以及所需环境防护等级。

PG9：工业控制柜应用

PG9 多用于接线盒、工业机械设备、电气控制柜的控制线缆穿入。如果线缆会承受振动或者频繁摆动，需要确认接头的抗拉应力释放性能，并严格遵循安装说明。

PG13.5：大孔径线缆穿入

PG13.5 适合电气箱体、工业设备中大规格线缆的引入。选型前确认线缆外径、壳体开孔、安装空间以及密封性能要求。

可靠的工业连接如何提升设备性能

电缆穿线配件只是工业电气可靠系统的其中一环。整套设备运行表现，还取决于连接器匹配度、线缆结构、机械设计、环境防护以及制造工艺。

康诺德（CONNODER）是 2013 年成立于中国东莞的工业连接元器件制造商。根据企业官方介绍，公司研发生产工业圆形连接器、线缆及配套零部件。

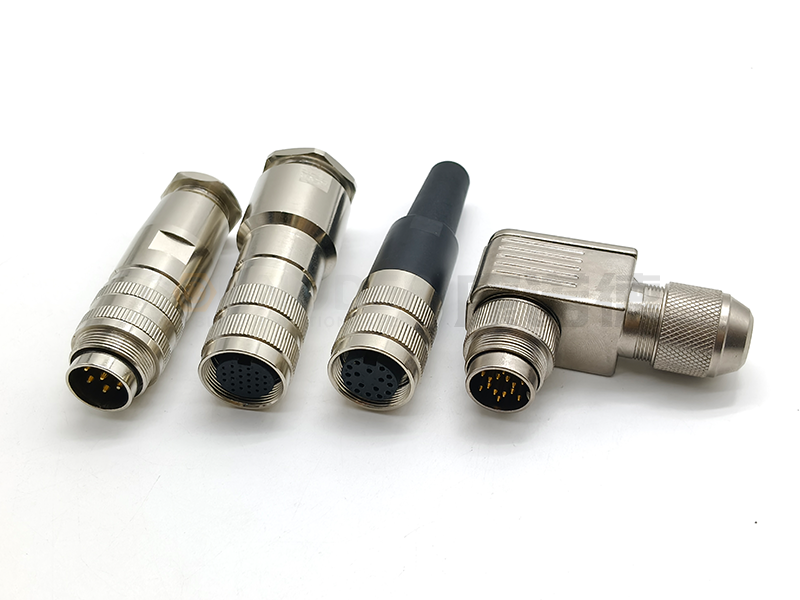

产品系列包含 M5、M8、M9、M12、M16 以及 7/8 英寸圆形连接器。企业具备产品开发、模具加工、精密冲压、注塑成型、自动化组装等完整生产能力。

对于设备制造商与工业采购方，在传感器连接、自动化设备、控制系统、定制线缆组件项目开发中，以上生产能力可以提供相应支持。

连接器适配：根据工况选择合适的连接器系列与配置；

线缆规格：确认线缆尺寸、护套材质、电气指标与安装条件；

定制需求：明确线缆长度、连接器配置以及项目特殊要求；

质量文件：核对产品规格、检验标准以及相关质量记录；

整套系统兼容：保证连接器、线缆、电缆接头、设备壳体协同工作。

涉及 PG7、PG9、PG13.5 电缆接头的项目，请向对应格兰头供应商确认供货状态与技术参数。圆形连接器厂商不一定生产全系列电缆格兰头。

总结

PG7、PG9、PG13.5 电缆接头选型，核心在于精准测量线缆外径，充分掌握螺纹适配要求。工程师和采购人员通过实测线缆外径、核对夹紧范围、考量现场工况，能够选出稳定可靠的元器件。

PG7 适合紧凑型线缆穿入；PG9 多用于常规工业控制场景；PG13.5 用于大线缆接入，前提是规格匹配工况。最终选型前务必核对准确的产品资料。

一套可靠的工业系统，同样离不开适配的连接器、线缆以及配套安装零部件。康诺德（CONNODER）可为各类工况提供工业圆形连接器与线缆配套解决方案。
