引言

随着工业自动化持续向智能制造、机器视觉、机器人以及工业物联网（IIoT）方向发展，以太网网络需要处理的实时数据量越来越大。高分辨率相机、AI 检测、机器人控制、智能生产线等应用场景，既要求高带宽，又需要可靠的物理连接。

M12‑X 编码万兆连接器正是为这类严苛工业环境而研发。该连接器采用 X 编码 8 触点架构、屏蔽设计、紧凑型圆形结构，兼容高速以太网系统，可为普通接口无法同时兼顾传输速率、机械安全性与防护性能的应用场景，提供实用的连接解决方案。

什么是 M12‑X 编码万兆连接器？

M12‑X 编码万兆连接器是基于 X 编码接口的 M12 圆形以太网连接器，面向高速工业网络应用。

和低速 M12 以太网接口不同，X 编码架构拥有 8 个触点，组成四组差分信号对。该结构专为高频以太网传输设计，同时可抑制串扰与电磁干扰。

M12‑X 编码连接器系统通常配合 Cat6A 线缆使用，在整套布线系统与应用设计匹配的前提下，数据传输速率最高可达 10Gbps。

8 触点 X 编码：采用四组差分信号对，适配高速以太网应用

Cat6A 兼容：可用于设计合理的高带宽以太网系统

屏蔽设计：保障工业环境下的信号完整性与电磁兼容（EMC）性能

工业级接口：紧凑型圆形结构，螺纹锁紧，适配严苛工况设备

X 编码对万兆以太网为何至关重要？

M12 连接器的编码不仅仅是机械防错结构，还和接口电气架构紧密相关。M12‑X 编码连接器在结构上将四组差分信号对相互隔离。高速传输时，信号对之间保持合理隔离十分关键，否则信号耦合会破坏信号完整性。

1. 适配高速以太网的 8 触点设计 X 编码配置包含 8 个触点，提供高速以太网所需的四组差分信号对。

2. 信号对隔离 内部 X 形结构可分隔差分信号对，降低通道间串扰风险。

3. 360° 全屏蔽 工业现场的电机、驱动器、动力电缆、开关设备都会产生电磁干扰，屏蔽结构在此类环境中尤为关键。

4. Cat6A 兼容性 仅靠连接器本身无法保证 10Gbps 链路稳定。连接器、线缆、端接工艺、设备及网络架构必须协同工作。万兆以太网系统普遍采用 Cat6A 规格布线。

5. 可靠机械连接 M12 螺纹锁紧结构，可为振动、位移工况下的设备提供稳固连接。

M12‑X 编码万兆连接器如何保障可靠数据传输？

高速数据传输对物理互连的要求远高于传统低速通信。一套可靠的 M12‑X 编码万兆系统，需要以下要素协同发挥作用：

连接器几何结构 → 触点品质 → 屏蔽性能 → 线缆结构 → 端接工艺 → 机械稳定性 → 环境防护

信号完整性 在 10Gbps 速率下，阻抗、触点几何形态、屏蔽效果或线缆端接工艺出现微小偏差，都会影响高频信号性能。设计优良的 X 编码连接器，可保障线缆与工业设备之间接口状态可控。

电磁干扰防护 工业自动化设备常与以下设备共存：

• 伺服电机

• 变频驱动器

• 电源

• 大电流电缆

• 开关设备

• 工业控制系统

上述设备会产生电磁噪声。因此，在对电磁兼容性能有要求的场景，屏蔽型 M12‑X 编码接口具备很高实用价值。

环境防护 工业以太网连接点可能接触水、粉尘、油污，同时承受振动、温度波动与机械应力。根据应用选型合适 IP 防护等级的 M12‑X 编码产品，可对连接部位形成有效保护。

M12‑X 编码万兆连接器的核心优势

万兆高速连接

整套系统设计匹配时，M12‑X 编码接口可实现最高 10Gbps 高速以太网通信，非常适合以下场景：

高分辨率工业相机

机器视觉

AI 检测

机器人

实时监控

工业计算机

边缘计算

智能制造

紧凑型工业设计

M12 圆形接口体积小巧，适合安装空间受限的设备。

可靠机械连接

螺纹锁紧机构，设备发生振动或位移时，依旧维持连接稳定。

工业环境屏蔽能力

经过合理设计的屏蔽层可降低电磁干扰，保障高速通信稳定。

灵活安装方式

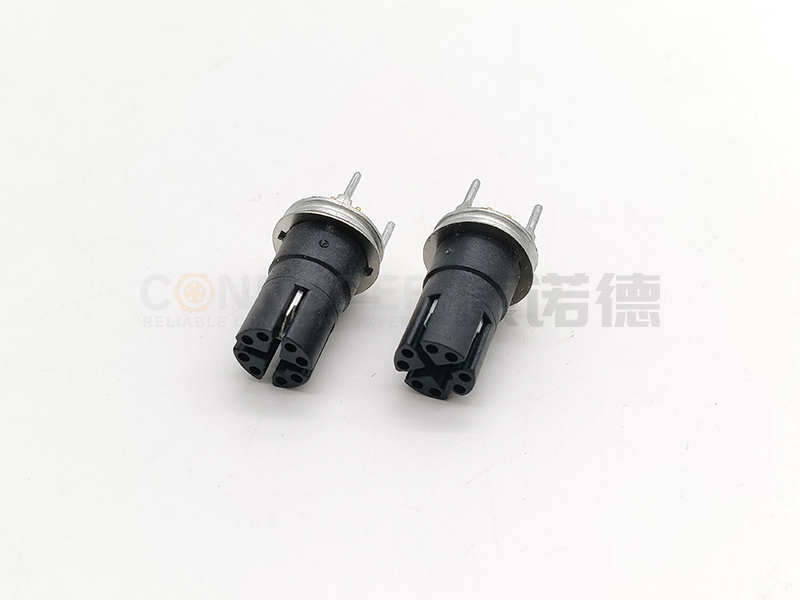

根据产品系列不同，M12‑X 编码有多种形态可选，包括线缆接头、面板接口、PCB 板载 / SMT 贴片版本。

M12‑X 编码万兆连接器应用场景

现代工业设备产生的数据量持续增长，对物理网络基础设施提出全新要求。

机器视觉 机器视觉系统需要将相机输出的高分辨率图像数据传输至工业计算机或边缘处理系统。设计匹配的网络中，支持万兆速率的 M12‑X 编码连接可提供所需带宽。

工业机器人 机器人系统连接控制器、传感器、相机、驱动器及网络设备。当网络需要传输大量传感器数据与图像数据时，高速以太网连接就变得十分重要。

智能制造与工业物联网 智能工厂将 PLC、工业计算机、传感器、网关与云平台互联。M12‑X 编码连接器可为架构适配的高速以太网提供坚固耐用的物理接口。

自动化生产线 自动化产线中电机、机器人、传感器、相机、控制设备同步运行。具备防护与屏蔽能力的工业以太网连接，可保障该环境下通信可靠。

交通与户外设备 交通及户外场景所用工业以太网设备，往往同时对带宽、环境防护、机械稳定性有要求。

为你的工业应用选择可靠的 M12‑X 编码万兆连接器

随着工厂大规模部署机器视觉、机器人、工业物联网、AI 检测及数据密集型自动化设备，工业网络对传输速率的需求持续提升。

选型得当的 M12‑X 编码万兆连接器，可兼顾高速以太网能力、紧凑工业外形、螺纹锁紧的稳固机械连接，以及恶劣环境下的屏蔽防护。

但万兆连接的可靠性取决于整套系统，而非单一连接器。选型阶段，应当综合考量连接器架构、Cat6A 兼容线缆、屏蔽性能、信号完整性、环境防护、机械结构以及产品制造一致性。
