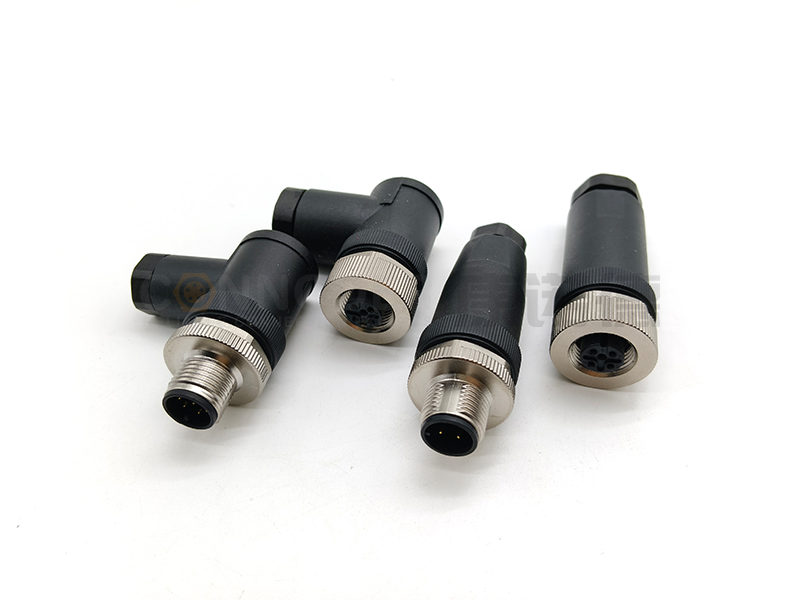

防水 M12 以太网连接器供应商检验规范

引言

选对 M12 以太网连接器只是搭建可靠工业网络的第一步。在连接器交付给自动化、机器人、控制系统或工业以太网项目使用前，供应商应当开展系统化检验，核验电气性能、机械品质、防水防护能力以及生产一致性。

因此，一套专业的 M12 以太网连接器检验流程，不能只做简单的通断测试，还需要核验连接器规格、编码类型、尺寸、接线、接触件、绝缘性能、屏蔽性能、密封结构、机械构造，必要时还要检测以太网信号性能。

采购方了解这套检验流程，有助于评估 M12 以太网连接器供应商，并在量产前识别潜在质量风险。

M12 以太网连接器检验流程为何十分重要？

M12 连接器广泛应用于工业自动化、机器人、传感器、控制系统、机器视觉以及工业以太网场景。这类工况下，连接器会面临振动、潮湿、粉尘、温度波动、机械应力以及电磁干扰。

部分连接器外观完好，但内部却可能存在电气缺陷或装配缺陷。

举例如下：

引脚定义错误，导致以太网通讯失效

接触件品质不佳，接触电阻增大

屏蔽处理不到位，影响电磁兼容性能

密封圈受损，出现进水问题

电缆压接不良，引发间歇性断连

尺寸偏差，造成对接与密封失效

不同生产批次性能不一致，引发现场突发故障

正因如此，M12 以太网连接器量产批准前，必须执行标准化的供应商检验流程。

M12 连接器通用生产检验项目包含：外观检验、尺寸检验、电气检验、机械检验以及环境测试。

M12 以太网连接器检验：供应商需要检测哪些项目？

完整的检验流程分为以下多个环节：

1. 产品规格核对

2. 外观检验

3. 尺寸检验

4. 引脚定义核验

5. 通断测试

6. 接触电阻测试

7. 绝缘与耐压测试

8. 屏蔽性能检验

9. 以太网信号测试

10. 防水及环境测试

11. 机械性能测试

12. 批次与文件资料核验

相较于仅检测连接器能否建立以太网链路，这套方案可以让采购方全面掌握连接器品质。

1. 核对 M12 以太网连接器产品规格

正式测试前，供应商需要确认实际生产物料与已确认的产品规格保持一致。

检验文件需要明确标注以下信息：

• M12 连接器系列

• 连接器编码类型

• 接触件芯数

• 公头 / 母头

• 直头 / 弯头结构

• 电缆规格

• 接触件基材

• 接触件镀层

• 外壳材质

• 屏蔽要求

• 以太网性能指标

• 工作温度

• IP 防护等级

• 机械性能要求

• 适用工程图纸

• 产品版本修订号

仔细核验 M12 编码类型 M12 以太网连接器拥有多种编码规格。 D 编码 M12 连接器多用于普通工业以太网；X 编码 M12 连接器搭载四组差分对，面向高速以太网应用。

供应商需要对照已确认图纸核对编码，不可仅依靠外观判断。 定制化项目，采购方同样需要在量产前确认引脚定义。

信息图：对比 M12‑D 编码与 M12‑X 编码以太网连接器，包含防呆键位、引脚排布、电缆结构、工业应用场景，橙色视觉点缀

2. 开展外观检验

外观检验是第一道实物质量检测，供应商需要检查连接器外壳、接触件、电缆、密封零部件以及压接区域。

外壳检查

检查是否存在以下问题：开裂、变形、划痕、毛刺、表面损伤、标识错误、螺纹损坏、编码错误。

接触件检查

检查内容：接触件对中状态、插针位置、接触件破损、异物污染、表面状态、镀层均匀度。

密封件检查（防水 M12 以太网连接器）

检查 O 型圈、密封垫片、密封面、电缆入口、注塑包胶、应力消除部位。

密封件损坏或者装配错位，会直接破坏连接器的环境防护性能。

3. 检测 M12 连接器尺寸

尺寸一致性是连接器互换性、可靠对接的基础。 供应商需要按照已批准工程图纸开展尺寸测量。

主要检验点位： M12 螺纹、连接器外径、外壳长度、插针位置、接触件间距、防呆键位尺寸、电缆出线口、面板安装尺寸、密封结构尺寸。

螺纹检验的重要性 M12 螺纹耦合结构必须可以和配对连接器正常啮合。 螺纹缺陷会引发：对接困难、连接松动、密封不足、机械损坏、抗振动能力下降。

大批量生产时，供应商质量管控流程需使用经过校准的量检具与测量设备。

4. 核验 M12 以太网引脚定义

引脚定义正确是 M12 以太网连接器检验流程的核心环节。 供应商需要将成品连接器或者电缆组件，对照确认版接线图纸逐项核对。

核验项目： 引脚对应关系、导体分配、差分对排布、极性、连接器编码、电缆端接工艺、M12 对 M12 接线、必要时核对 M12 转 RJ45 接线。

仅仅做通断测试远远不够，导体接错引脚依旧会出现问题。

引脚定义核验的意义 接线错误的以太网线缆会出现：无法建立网络链路、通讯时断时续、网络性能下降、现场调试排查困难。

因此供应商检验过程中，接线图纸属于受控工程文件。

5. 执行通断测试

通断测试确认电气通路是否完整。

M12 以太网基础通断测试操作流程：

1. 将连接器 / 电缆组件与所有带电设备断开

2. 确认正确的 M12 引脚定义

3. 将万用表或线缆测试仪调至通断测试档位

4. 测试每一根所需导体

5. 确认所有预设通路导通

6. 检查导体之间不存在异常短路

7. 记录测试结果

根据质量计划要求，对于电缆组件，供应商可采用自动化测试仪实现 100% 通断与接线检测。

但通断测试仅能验证基础电气连通性，无法证明高速以太网连接器满足全部信号完整性指标。

6. 检测接触电阻与绝缘性能

接触电阻测试结果必须符合已确认的连接器规格。 接触电阻偏大或者不稳定，会造成信号损耗、发热、间歇性连接、通讯故障以及长期可靠性隐患。

根据需求，供应商还需检测接触件之间、接触件与连接器外壳之间的绝缘电阻。 部分产品设计，电气检验还会包含耐压测试。 测试电压、持续时间以及判定标准，必须严格遵循对应产品规格与测试要求。

7. 屏蔽与以太网信号完整性检验

带屏蔽的 M12 以太网连接器，屏蔽品质是供应商检验的重要一环。

供应商需要确认： 电缆屏蔽层端接质量、屏蔽层与外壳导通、屏蔽层和连接器本体接触状态、电缆编织网预处理、屏蔽层连续性、屏蔽连接的机械牢固度。

高速以太网应用场景，还需要补充信号完整性测试。 根据连接器与以太网规格，检测项目包含：特性阻抗、插入损耗、回波损耗、串扰、差分对平衡度、屏蔽效能。

这点至关重要：部分 M12 以太网连接器可以通过基础通断测试，但高频性能依旧不合格。

8. 检测防水性能

户外、机床、工厂自动化、机器人、食品加工设备等严苛工况使用的 M12 以太网连接器，防水防护能力尤为关键。

供应商不能仅标注产品 “具备防水能力”，实际检验需要考量： 要求的 IP 防护等级、测试条件、对接 / 非对接测试状态、电缆外径、密封材质、O 型圈装配、电缆入口密封、外壳装配方式、安装方式、环境耐受条件。

IP67、IP68 必须在规定测试条件下完成验证 IP 防护等级代表在指定测试条件下的防护能力。采购方应当索要对应的测试报告，确认测试状态与实际应用工况保持一致。

密封部位重点检查项： O 型圈尺寸、O 型圈装配位置、密封压缩量、电缆护套状态、包胶完整性、连接器锁合状态、螺纹啮合程度、外壳‑密封件结合面。

关键应用场景，供应商需要执行对应的防护测试，并留存检验记录。

9. 机械可靠性测试

工业环境使用的 M12 以太网连接器，会反复插拔，承受振动、线缆拉力与机械冲击。

根据产品规格，供应商检验项目包括： 插拔操作性能、插拔循环耐久、电缆夹持力、线缆拔出力、螺纹完好度、锁止性能、抗振动性能、抗机械冲击、应力消除结构。

电缆组件的机械检验尤为关键：连接器与电缆过渡位置承受过大应力，会损坏导体，同时破坏密封效果。

10. 材料与镀层核验

材料核验保障不同生产批次品质统一。 结合连接器设计，供应商管控范围包含： 接触件基材、接触件镀层、外壳材料、绝缘件材料、屏蔽材料、O 型圈材质、电缆护套、金属壳体、表面处理工艺。

举例：接触件镀层决定电气接触效果与抗腐蚀能力；密封材料决定环境防护性能。 供应商资质审核时，材质证明以及物料可追溯文件可以作为佐证。

11. 批次检验与可追溯体系建立

单份样品合格，不代表后续每一批次产品性能完全一致。

因此供应商质量体系必须包含批次级检验与溯源管理。

标准作业流程： 规格确认 → 首件检验 → 原材料检验 → 过程检验 → 电气测试 → 环境测试 → 终检 → 批次放行 → 出货

结合产品要求以及供需双方质量协议：

部分电气项目需要对成品电缆组件 100% 全检

尺寸检验采用既定抽样方案

环境测试、破坏性测试采用周期性抽样

关键特性执行更严格检验管控

每一批出货产品，理想状态下均可追溯至生产批次。

12. M12 以太网连接器采购方需要向供应商索要哪些资料？

评估 M12 以太网连接器供应商，不能只看单价。

供应商评估维度包含：

技术能力

D 编码 M12 产品、X 编码 M12 产品、以太网电缆组件、定制连接器、电缆端接工艺、屏蔽结构、防水配置。

制造能力

精密模具、金属加工、塑胶注塑、自动化装配、线缆组件加工、包胶成型。

质量管控能力

来料检验、生产过程检验、成品终检、电气测试、机械测试、防水测试、批次可追溯、检验报告文件。

工程技术支持

图纸评审、引脚定义确认、电缆选型、定制开发、样品打样、技术问题处理。

全面评估可以帮助采购方区分普通贸易商，以及能够完整支撑工业连接项目的生产制造厂商。

Connoder康诺德：M12 以太网连接器生产与定制

针对工业圆形连接器采购需求，Connoder康诺德提供全系列 M12 连接器工业连接解决方案。

Connoder康诺德 M12 产品矩阵覆盖多种编码与结构：D 编码、X 编码 M12 连接器、电缆组件、组装式连接器、焊线款以及其他定制化方案。

从连接器选型、定制开发到生产制造与质量管控，Connoder康诺德可为客户提供全流程支持。

客户采购特定 M12 以太网连接器，建议在生产前明确应用需求： 以太网性能、M12 编码类型、引脚排布、电缆型号、屏蔽要求、IP 防护等级、工作温度、机械指标、连接器尺寸、测试要求。

M12 以太网连接器检验常见问题

引脚定义错误 故障现象：连接器外观完好，但以太网通讯不稳定。 排查：对比实际接线与确认版引脚图纸，完成全套通断测试。

屏蔽端接不良 故障现象：电磁兼容或者高速以太网性能受影响。 排查：检查屏蔽层‑外壳导通，执行对应的信号与屏蔽测试。

O 型圈损坏 故障现象：连接器出现进水风险。 排查：检查密封零部件，执行防护等级测试。

包胶工艺缺陷 故障现象：电缆入口位置机械强度、环境防护下降。 排查：外观检验，开展对应的机械、环境验证测试。

批次间性能差异 故障现象：前期确认样品，和后续大货性能不一致。 排查：核查物料批次、生产记录、检验数据、变更管控流程。

如何搭建一套可靠的 M12 以太网连接器检验流程

一套行之有效的供应商检验体系，需要将工程技术要求转化为可量化质量判定标准。

推荐流程：

1. 规格确认 ↓

2. 图纸与样品批准 ↓

3. 原材料检验 ↓

4. 生产尺寸检验 ↓

5. 引脚定义核验 ↓

6. 电气测试 ↓

7. 屏蔽性能检验 ↓

8. 以太网性能验证 ↓

9. 防水测试 ↓

10. 机械性能测试 ↓

11. 批次文件审核 ↓

12. 出货放行

这套标准化流程，可以避免质量隐患等到连接器装配到昂贵设备上之后才被发现。

总结

一套可靠的 M12 以太网连接器检验规范，不能仅依靠简单通断测试，需要从多维度开展评估。

针对防水 M12 以太网连接器，供应商完整检验组合为： 规格核对 + 外观检验 + 尺寸检验 + 引脚定义核验 + 电气测试 + 屏蔽检验 + 以太网性能检测 + 防水测试 + 机械性能测试 + 批次溯源管理。

对采购方而言，该体系可作为供应商准入评判标准，降低电气、机械、防水、批次一致性相关质量风险。

对制造厂商而言，成文的检验流程证明产品质量管控贯穿全生产过程，而非只在出货阶段才检测。

Connoder康诺德 具备 D 编码、X 编码 M12 连接器完整方案，拥有工业圆形连接器制造实力、定制开发能力与完善质量管控流程，能够为严苛工业场景提供稳定可靠的 M12 以太网连接解决方案。
