工业设备大电流连接器选型指南

引言

随着工业设备趋于小型化、智能化以及功率密度不断提升，工程师面临着日益严峻的挑战：如何在不占用过多安装空间、兼顾可维护性与防护性能的前提下，实现可靠的电力传输。

螺栓母线排、电缆线鼻、螺钉端子这类传统大功率连接方式，在诸多固定安装场景中依旧适用。但模块化工业设备越来越倾向于采用可插拔连接器接口，以此简化装配、部件更换与维护作业。

工程师在调研 M12X 大电流连接器时，不能只单纯追求电流规格最高的产品。合适的解决方案必须与设备的完整运行工况相匹配。

本指南将介绍工业设备 M12 大电流连接器的选型方法、核心技术参数，以及康诺德（CONNODER）如何为原始设备制造商与工业自动化客户提供 M12 及其他圆形连接器产品支持。

工程备注：“M12X” 指 M12‑X 编码连接器，该类型通常用于高速数据传输。X 编码并不代表大电流。当以电力传输为核心需求时，工程师应选用适配的 M12 电源编码规格，并核实连接器实际电流、电压参数。

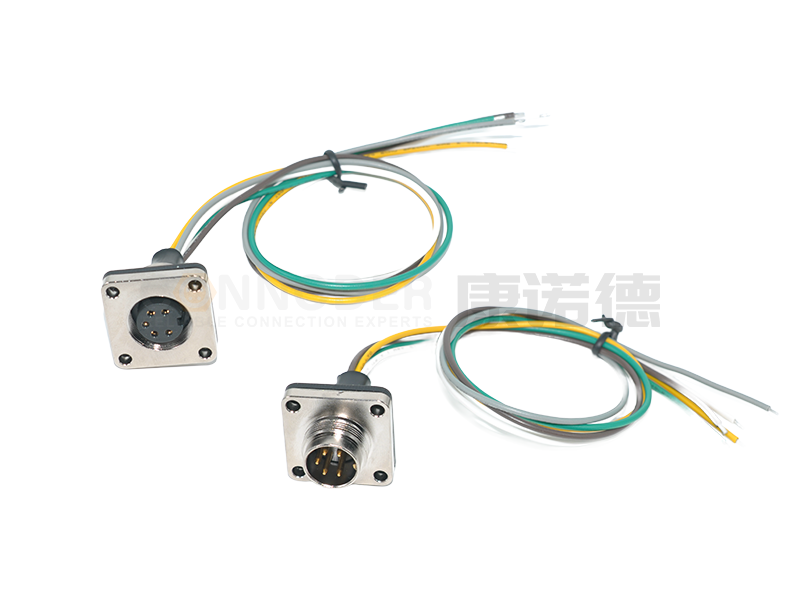

什么是 M12X 大电流连接器

M12 连接器凭借小巧的圆形结构、可靠的机械锁紧结构以及多样的电气配置，在工业自动化领域得到广泛应用。

但切勿直接将 M12X 等同于大电流连接器。

在 M12 产品体系中，X 编码连接器多用于高速以太网 / 数据传输；而 M12 电源连接器则根据供电场景选用其他编码规格。

因此，选型 M12X 大电流连接器时，工程师首先要明确项目需求属于以下哪一类：

高速数据传输

电力传输

电源 + 信号复合传输

M12 以太网与 M12 电源组合连接

应当依据实际电气参数与产品规格书选择连接器，不能仅依靠 M12 螺纹规格或编码代号做判断。

大电流连接器选型为何不能只看电流值

一个常见误区：仅仅因为样本标称电流大于设备工作电流，就选定某款连接器。

连接器的实际可用载流能力受多重条件影响：

环境温度

带电触点数量

导体截面积

接触电阻

外壳结构

线缆布线方式

空气流通条件

安装排布密度

工作占空比

使用环境

核心原则：产品样本上的最大电流值不等于实际选型依据，需要综合评估电气、热学、机械、环境及维护各项要求。

M12X 大电流连接器选型步骤

1. 明确实际电流需求

第一步确定设备真实电流需求，不能只记录额定工作电流。

选型规格需要区分：

持续工作电流

峰值电流

启动电流

冲击浪涌电流

再生电流

工作占空比

带电回路数量

工程提示：连接器样本的额定电流基于实验室条件，若安装在高温密闭工业控制柜内，需要做降额使用。

2. 单独确定工作电压

电流与电压属于不同电气设计参数。即便 M12 连接器载流能力达标，若电压、绝缘性能不满足工况，依旧无法使用。

需确认：

额定电压

最大电压

交流或直流

瞬态过电压

电气间隙

爬电距离

绝缘材料

污染等级

防触电保护

接地要求

3. 评估温升与降额特性

温升是大电流连接器最重要的考量因素之一。

影响温升的因素：

接触电阻

触点结构

触点接触压力

触点材质

镀层工艺

导体电阻

压接工艺品质

环境温度

线缆线径

外壳通风条件

周边发热源

污染物

M12 连接器优势在于体积小巧，但紧凑安装会造成多只连接器近距离排布。大电流、高温环境、通风受限、多连接器同时带电叠加的工况，必须做好热性能评估。

4. 线缆规格与连接器匹配

连接器与线缆应作为完整电气通路统筹选型。

线缆关键参数：

导体材质

截面积

美制线规 AWG

导体绞合等级

线缆柔韧度

绝缘耐温等级

线缆外径

屏蔽要求

最小弯曲半径

导体与端子匹配不当，会造成压接不实、抗拔力下降、线芯断裂、电阻升高、局部发热以及密封失效等问题。

5. 选择正确的 M12 编码

针对 M12X 大电流连接器选型，编码选择尤为关键。M12 不同编码对应不同应用场景：

需要适配工业设备的 M12 连接器？

向康诺德（CONNODER）提供所需电流、电压、线缆规格、编码类型、防护等级、温度范围及应用工况，我们将为您匹配合适的连接器方案。
