圆形连接器为何是北斗导航设备不可或缺的部件？

引言

在现代航空航天与导航系统中，可靠的连接性能和传感器、天线、处理器、导航算法同等重要。一旦互连环节出现故障，就可能中断供电、破坏信号传输，或是造成通信不稳定。

正因如此，航空航天级连接器经过专门设计，可在严苛的机械与环境工况下稳定工作。

在各类连接器结构里，圆形连接器已成为机载系统、卫星设备、无人机、导航终端等高可靠应用场景的重要方案。它结构坚固、锁紧可靠、具备环境防护能力，触点组态灵活，尤其适合长期工作在振动、温差、潮湿、粉尘及电磁干扰环境下的设备。

聚焦北斗导航设备，就能更清晰地理解上述特性的重要价值。

基于北斗的定位技术现已应用于测绘、精准农业、无人机、车载导航、基础设施监测等领域。在诸多应用场景中，设备持续受到外力扰动与环境变化影响，连接器必须保障供电、信号与数据传输链路稳定不间断。

北斗导航系统为何需要高可靠连接器？

北斗导航设备大多在狭小机身内集成多项电子功能：

卫星导航定位（GNSS）

天线接口

惯性测量单元（IMU）传感器

电源输入

通信接口

数据传输

控制信号

外接传感器

这些模块需要持续通信，维持稳定电气连接。

搭载于无人机、车辆、测绘仪器、农机或航空航天平台的连接器，会持续承受振动、冲击、温度波动、潮湿、粉尘与电磁干扰。

选型合适的连接器需具备：

稳定的电气接触性能

可靠的机械锁紧结构

适配工况的环境防护等级

充足的电磁屏蔽能力

合理的触点密度

可靠的线缆端接方案

适配工况的耐温性能

符合整机安装需求

圆形连接器为何是北斗导航设备不可或缺的部件？

1. 圆形结构带来优异的机械可靠性

圆形连接器最核心的优势之一就是圆柱形机械结构。

安装在运动平台上的导航设备会持续承受振动。一旦连接松动、出现接触不良，就会引发通信不稳甚至系统中断。

圆形连接器可搭配多种可靠锁紧结构：

螺纹锁紧

卡口式锁紧

推拉自锁

防错定位接口

这类结构能在对接后长久维持稳定连接。

2. 户外导航设备离不开环境防护

北斗大量应用场景并非受控室内环境。

典型场景包括无人机导航系统、车载终端、农机、测绘设备、室外 GNSS 基准站、船载导航系统等。

这类设备会遭遇雨水、湿气、粉尘、温差、凝露、机械振动及工业污染物。

带密封结构的圆形连接器可保护触点与内部接口，隔绝外界环境侵害。但工程师不能仅依据 IP 防护等级选型；长期野外可靠性还取决于密封材质、壳体设计、线缆外径、连接器装配状态、锁紧情况、机械应力以及维护方案。

3. 电磁屏蔽可保护敏感导航信号

北斗及 GNSS 接收机接收的卫星信号本身较为微弱，因此整机设计必须重视电磁兼容。

潜在干扰源包括电机、电源变换器、通信模组、大电流线缆、开关电路以及周边无线电设备。 连接器屏蔽是整机电磁干扰 / 射频干扰防护体系的一环，但屏蔽性能必须在系统层面进行验证评估。

4. 高触点密度便于多功能集成

现代导航设备日趋小型化，在狭小壳体内集成电源、北斗 / GNSS、传感器、串口通信、CAN 总线、以太网及各类控制信号。

圆形连接器可在有限的接口空间内集成多路触点。具体组态需要结合触点数量、电流规格、信号类型、传输速率、线缆外径、连接器尺寸与安装方式综合确定。

航空航天连接器与北斗：应用交集在哪里？

北斗本质是卫星导航技术，但北斗设备可部署在大量工况与航空航天系统相近的环境中，这也让航空航天连接器与导航专用连接器产生了很强的关联性。

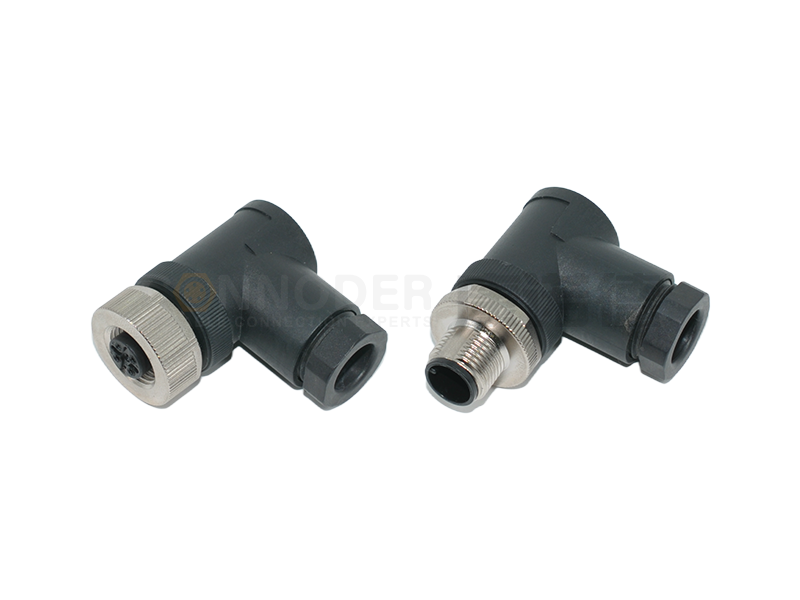

康诺德（CONNODER）圆形连接器解决方案

康诺德是专业圆形连接器制造商，致力于为消费类及工业领域提供高品质连接方案。依托成熟的工程技术与严苛品控，康诺德可提供从产品选型到定制化设计的全流程技术支持。

航空航天连接器和普通工业圆形连接器有何区别？

并非所有圆形连接器都能称作航空航天级连接器。航空航天连接器通常要满足更严苛的应用规范。

工程师切记：不能仅凭坚固、防水、金属外壳，就认定某款工业连接器达到航空航天级认证标准，必须根据项目实际需求选定产品类别。

北斗及航空航天设备圆形连接器选型指南

第一步：明确电气指标

额定电压、额定电流、触点数量、触点组态、信号类型、数据传输需求、接触电阻、绝缘电阻

第二步：明确使用环境

工作温度、振动、冲击、湿度、粉尘、化学介质、腐蚀环境、安装位置

第三步：评估屏蔽需求

对于精密导航电子设备，需综合考虑连接器壳体、线缆屏蔽层、接地、后壳以及设备整机外壳。屏蔽效果要在完整信号链路中评估。

第四步：选定合适连接器规格

小型设备可选用 M5、M8、M9 这类微型连接器；大型设备优先 M12、M16、7/8" 系列。最终选型需结合面板安装空间、触点数量、线缆规格、供电需求、信号需求及机械强度综合判定。

为何选择康诺德（CONNODER）？

制造能力

康诺德集自动化装配、检测、连接器成品制造于一体。

丰富产品矩阵

M 系列覆盖 M5、M8、M9、M12、M16、7/8" 圆形连接器，适配不同设备尺寸与连接需求。

定制化服务

不同项目可定制针脚排布、线缆长度、材料、安装方式、防错编码、屏蔽结构、注塑包胶，或是成套线缆组件。可对接康诺德技术团队评估工况需求。

品质与生产管理

康诺德企业体系通过 ISO9001 质量管理体系、ISO14001 环境管理体系认证，产品符合 RoHS 环保要求。
