圆形连接器生产制造工序

引言

圆形连接器的生产制造是一项高精度工程流程，涵盖产品设计、选材、模具开发、金属加工、注塑成型、表面电镀、产品装配、性能测试与质量管控等环节。从小型传感器接口连接器到大功率工业电源信号连接器，每一个零部件都必须精准加工、稳定装配，以此保障稳定的电气与机械性能。

一款常规圆形连接器一般包含导电插针触点、绝缘基座、金属 / 塑料外壳、锁紧部件、密封结构以及电缆接线组件。了解圆形连接器的生产流程，能够帮助工程师与采购团队不仅评估产品参数，还可以考察厂商的研发实力、过程管控水平、检测配套能力以及长期供货稳定性。

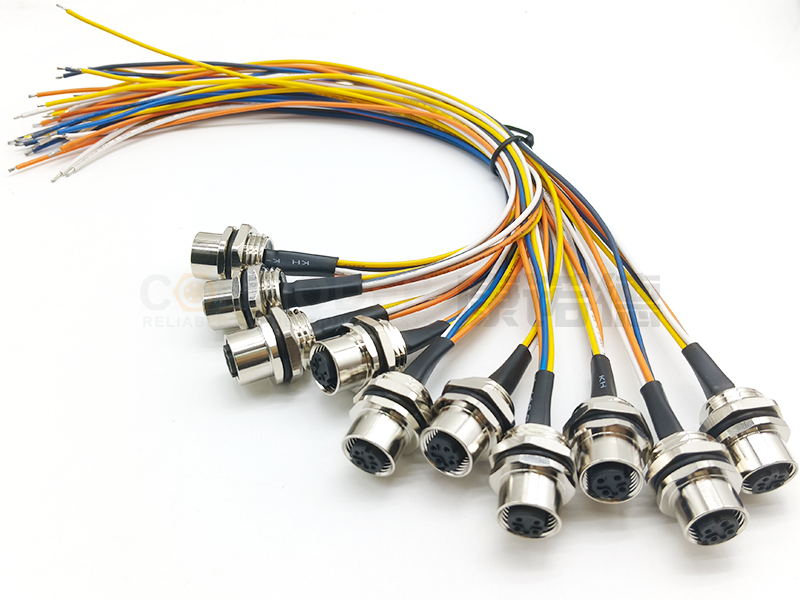

圆形连接器

坚固耐用、结构紧凑、适用性广，可同时承载电源 + 信号传输，并具备优良的环境防护性能。

产品设计与工程研发

每一款圆形连接器都始于研发构想。正式投产前，生产厂商需要明确产品的电气、机械以及环境使用要求：

连接器尺寸与接口规格

触点数量与针脚排布

额定电压与额定电流

接线方式与配套电缆要求

屏蔽与防护等级要求

工作温度与应用工况环境

对接锁紧方式与安装条件

面向可制造性设计尤为关键，连接器除了理论性能达标之外，还需要能够实现大规模稳定量产。因此在产品研发阶段就需要完成公差分析、材料评估、模具方案规划以及装配工艺设计。

研发精度的重要意义

微小的尺寸偏差就有可能造成触点对位不准、插拔力异常、对接可靠性下降、防水密封失效、电气断路以及机械锁止不牢等问题。针对工业级圆形连接器，研发方案也必须匹配产品实际的工作环境。

圆形连接器材料选型

材料选择是连接器性能的基础。不同零部件对导电性、结构强度、绝缘性能、抗腐蚀能力、温度稳定性以及使用寿命有着差异化要求。

导电触点材料

触点一般选用导电金属或者铜基合金，选型依据包含导电性能、机械强度、成型能力、弹性、耐磨性能以及长期接触稳定性。

外壳与绝缘件材料

根据连接器方案，外壳可选用工程塑料或者金属材质；绝缘基座则需要具备稳定的电气绝缘性能与尺寸稳定性。

密封件材料

针对严苛工况下使用的连接器，密封材料需要按照防水防尘、耐温、耐化学腐蚀以及长效回弹弹性等指标选型。

工装、治具与模具开发

大批量生产之前，必须完成高精度生产工装的开发，包含连续冲压模具、注塑模具、金属成型工装、装配夹具、检测治具以及自动化生产设备。

工装模具的精度，直接决定触点对位精度、产品尺寸一致性、对接性能、触点固持力以及密封品质。

金属触点与结构件加工

金属零部件属于圆形连接器的核心构件，包含插针、插孔、接线端子、螺纹配件、金属外壳以及锁止结构件。

精密金属冲压

大批量生产时，触点可以采用金属带材通过精密冲压加工成型。原材料依次经过多道模具完成裁切、冲孔、穿孔、弯折、成型等工序。

精密机加工

部分连接器零部件需要通过车削、钻孔、铣削、攻丝等工艺，以此实现复杂外形以及严苛的尺寸公差要求。

零部件检测

金属关键件进入下一工序前，需要检测尺寸精度、表面状态、毛刺管控、结构完整性与批次一致性。

电镀与表面处理

金属触点加工完成后需要进行表面处理，提升产品耐腐蚀性、表面耐磨性、电气接触稳定性以及可焊性。

镀镍

镀金

镀锡

其他特殊工况专用表面处理工艺

电镀工艺的意义：稳定的镀层质量能够保护触点表面，防止氧化磨损，保障连接器经过多次插拔后依旧拥有可靠的电气连接性能。

绝缘件与连接器配件注塑成型

注塑成型是圆形连接器的核心加工工艺，可生产精密绝缘基座、塑料外壳、内部结构件、电缆配件以及触点限位结构。

准备选定的高分子原料

将原料加热至合适加工温度

将熔融原料注入精密模具

冷却固化成型

脱模取出塑件

尺寸与外观检验

精密注塑成型效果直接影响针脚对位精度、触点间距、电气绝缘效果、零件固持强度以及连接器对接精度。

圆形连接器装配工序

各零部件加工完成后，即可组装为成品连接器：

触点压入安装
绝缘基座装配
外壳组装
密封件安装
耦合锁紧部件装配
电缆端接加工
最终机械组装调试

根据产品类型与产量规模，装配方式分为人工装配、半自动装配以及全自动装配。自动化装配搭配机器视觉检测，能够有效提升生产重复性与产品一致性。

电气、机械与环境可靠性测试

连接器装配完成并不代表制造工序结束，需要通过各项测试验证成品是否达到预期性能指标。

电气性能测试

接触电阻

绝缘电阻

通断测试

耐压介电测试（按需开展）

机械性能测试

插拔力测试

触点保持力

插拔循环寿命

机械耐久测试

环境测试

依据连接器实际应用场景，开展防水、防尘、温度循环、振动、耐腐蚀以及其他环境适应性测试。

质量管控与产品溯源

连接器想要实现稳定可靠，质量管理必须贯穿全生产流程，而不能仅依靠成品终检。

来料检验

投产前对金属原料、塑胶原料、外购零部件以及配套资料进行入厂检测。

工序巡检

在冲压、机加工、电镀、注塑、装配等各生产环节开展质量抽检，提前排查不良问题，避免大批量次品产生。

成品检验

成品连接器检测外观、尺寸、电气性能、机械运作状态以及产品标识信息。

终检、包装与发货

产品检验合格后入库待发货，工序包含最终外观复检、数量核对、产品标识、批次管理、防护包装以及出货准备。

完善的包装能够避免圆形连接器在运输途中出现机械损伤、杂质污染、受潮以及运输振动损坏。

生产品质对圆形连接器的重要性

圆形连接器的可靠性取决于产品设计方案以及生产工艺的稳定性。

触点尺寸偏差 → 对接故障

表面缺陷 → 电气连接不稳

镀层不均 → 抗腐蚀性能下降

注塑成型偏差 → 触点位置偏移

装配失误 → 密封失效、机械可靠性降低

因此工程师与采购团队评估供应商时，应当考察厂商研发经验、模具开发能力、冲压注塑配套实力、自动化装配水平、检测能力、质量管理体系、定制化服务以及产能规模。

康诺德（CONNODER）：工业圆形连接器制造服务商

Connoder康诺德专注工业圆形连接器、配套线缆解决方案以及定制化连接产品，产品线覆盖 M5、M8、M9、M12、M16、7/8 英寸全系列工业圆形连接器。
根据企业介绍，Connoder康诺德具备模具研发、高速精密冲压、塑胶注塑成型、自动化装配、成品性能测试与全流程质检能力，可承接标准连接器量产以及面向不同应用场景的定制开发，打通研发需求到落地生产的全链路。

圆形连接器的主要生产步骤有哪些？

圆形连接器的主要生产工序一般包含产品设计、材料选型、模具工装开发、金属触点加工、电镀处理、注塑成型、连接器装配、性能测试、质量管控以及最终包装。

圆形连接器触点如何加工？

圆形连接器触点通常采用精密金属冲压成型或者数控机加工制成。成型后的触点会进行表面处理或电镀加工，以此提升耐腐蚀性、耐磨使用寿命以及电气连接稳定性。

注塑成型在圆形连接器生产中有什么重要作用？

注塑主要用来生产绝缘基座、外壳以及其余结构零部件。高精度注塑能够保证触点位置精准、绝缘性能达标、产品尺寸稳定，保障连接器对接可靠。

厂商如何检测圆形连接器品质？

圆形连接器需要开展电气、机械以及环境可靠性测试。常见检测项目：接触电阻、绝缘电阻、通断测试、插拔力、插拔寿命循环测试，同时根据连接器实际使用工况开展环境性能检测。
