如何正确挑选规格合适的电缆

引言

电缆选型绝非简单挑选线径即可。所选电缆必须匹配设备在电气性能、机械性能、使用环境以及安装方式上的各项要求。

无论你是设计工业自动化设备、传感器接线、搭建控制系统、研发机器人机械，还是为原厂配套生产采购线缆组件，电缆规格选错都有可能造成压降过大、线缆过热、信号干扰、绝缘层破损、机械故障以及非计划停机等问题。

那么，怎样才能正确选到合适的电缆？最稳妥的办法就是从实际应用场景出发，一步步敲定各项参数规格。你需要评估电压、电流、导体截面积、线缆长度、导体材质、绝缘材质、工作温度、柔软度、屏蔽性能、环境工况、认证标准以及与连接器的适配性。

电缆选型 12 大核心要素

1. 从应用场景入手

首要问题永远是：这条电缆将用在什么地方？

在翻阅电缆样本或产品型号之前，先明确使用场景。工业传感器所用电缆和电机供电电缆的要求截然不同；控制柜内固定敷设的电缆也不适用于机械臂。

常见工业电缆应用场景：

工业自动化

传感器

PLC 控制系统

数控机床

机器人设备

电机与执行器

工业以太网

测量设备

机器视觉系统

户外设备

控制柜

工厂生产线

同时你要确定电缆用途：供电、控制、信号传输、数据通讯、传感器接线还是通信链路。应用场景基本决定了后续大部分选型参数。

2. 确定所需额定电压

电缆的额定电压必须适配整套运行系统。 需要确认：

交流电还是直流电

标称工作电压

最大工作电压

可能出现的瞬时过压工况

适用的安全规范要求

绝缘结构必须能够在实际运行条件下提供可靠的电气隔离。

3. 确认电流与载流量

载流量是电缆最重要的参数之一。导体必须可以安全承载所需电流，且不会出现异常温升。

先要确认：

持续工作电流

峰值电流

启动冲击电流

带电导体数量

环境温度

安装敷设方式

封闭腔体工况

电缆载流量会受敷设方式影响。因此载流量评估必须结合实际安装条件，同时考虑降容系数。

4. 选定合适电缆线径：AWG 规格或平方毫米 (mm²)

确定电流需求后，选择对应的导体横截面积。线缆规格通常使用 AWG 美标线规或者 mm² 平方毫米标注。

导体截面积会影响：

载流能力

电阻大小

电压压降

发热量

线缆弯折柔性

和接线端子的适配性

5. 核查线缆长度与电压降

线缆越长，导体电阻越大。尤其低压系统、大电流工况下，很容易产生电压压降。

敲定电缆规格前，请评估：

线缆敷设长度

导体电阻

工作电流

系统电压

允许压降范围

工作温度

6. 选择合适的导体材料

导体材料决定导电性能、重量、柔韧性、成本以及压接接线要求。

铜导体

导电性能优异、接线稳定性好，在工业线缆中应用最广，多用于电源、控制、传感器、通讯、自动化线缆组件。

铝导体

重量更轻，在部分场景下具备成本优势；但导电率偏低，往往需要更大的导体截面积，同时接线端工艺需要格外考量。

7. 挑选绝缘与护套材料

举例：高温环境需选用耐高温绝缘层；接触油污则护套要具备耐油性能；线缆需要反复运动就要选用高柔性护套结构。

8. 考量工作温度

温度直接影响电缆性能与使用寿命。需要确认最低环境温度、最高环境温度、持续工作温度、短时峰值温度、导体自身发热量以及周边热源。

封闭设备、大电流负载、通风不良、邻近电机或加热元件、多线缆密集排布，都会让线缆实际敷设温度升高。

9. 评估柔性与弯曲半径

区分电缆是固定敷设还是动态运动使用。固定线缆常布置于控制柜、线管、电缆桥架或机架内部；动态线缆一般用于机械臂、拖链、往复运动部件。

动态工况选型重点关注：

导体绞合结构

线缆柔性等级

最小弯曲半径

抗扭转能力

往复弯折寿命

护套材质

走线布置方式

仅仅是多股绞合并不代表线缆就适合长期往复运动。频繁移动工况，一定要选用匹配运动类型的专用柔性线缆。

10. 判断是否需要屏蔽层

当电磁干扰有可能影响系统稳定性时，屏蔽设计尤为关键。尤其是信号电缆、通讯线缆靠近变频器、大功率动力电缆、开关电源时。

常见屏蔽结构：

铝箔屏蔽

编织网屏蔽

铝箔 + 编织网复合屏蔽

屏蔽效果同时取决于屏蔽层接地方式、连接器结构、线缆布线方案。屏蔽设计需要作为整套互连系统的一部分统筹规划。

11. 评估使用环境工况

工业电缆的工作环境远比普通室内布线严苛，需要考虑：

水与潮湿环境

粉尘

润滑油

冷却液、各类化学品

溶剂

紫外线暴晒

磨损

振动

冲击

极端温度

户外设备或高压冲洗工况，电缆、连接器、密封配件、整套线缆组件需要作为整体评估。仅有 IP 防护等级的连接器，并不代表整条线缆组件就满足全部防护要求。

12. 检查线缆‑连接器的适配性

工业应用中这一步至关重要。线缆和连接器组成组件使用时，二者不能分开选型。

为电缆选配连接器前，核对以下项目：

芯线数量

导体截面积

线缆外径

额定电流

额定电压

触点类型

端接接线方式

屏蔽匹配

应力释放防拉结构

密封防护

IP 防护等级

温度范围

线缆柔性

不同工业场景电缆选型要点

工业传感器

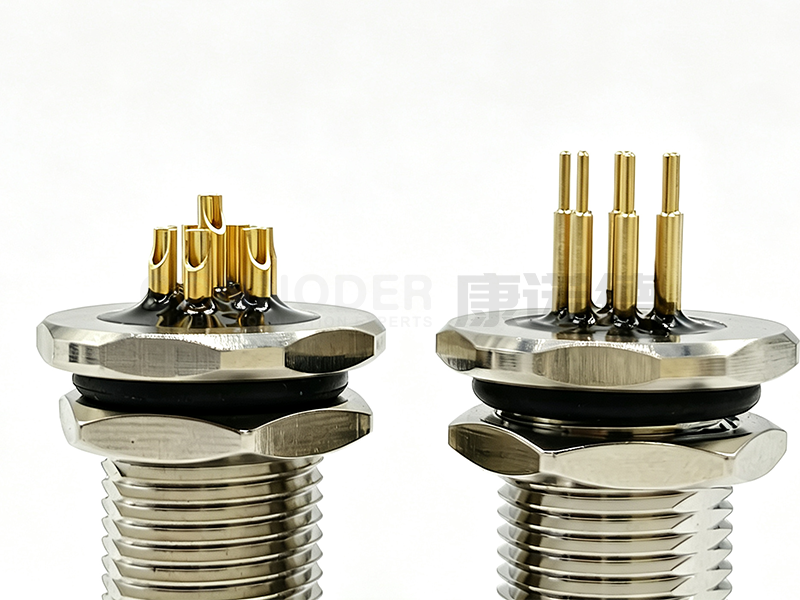

选型关注信号类型、芯线数量、导体线径、屏蔽性能、柔性、环境防护以及连接器适配性。M8、M12 这类紧凑型圆形连接器是传感器与自动化接线的常用方案。

PLC 与控制系统

控制线缆一般需要多芯结构、合适的额定电压、保证信号完整性、按需屏蔽、布线柔性以及可靠接线端子。

机器人设备

机器人线缆选型重点：长期往复弯折、弯曲半径、抗扭转、弯折寿命、护套材质、走线布局、线缆抗拉缓冲。

数控机床

数控机床线缆常会接触冷却液、油污、振动、磨损、往复运动以及电磁干扰，选型需要同时兼顾电气性能与机械耐久性能。

工业以太网

工业通讯线缆选型评估数据传输需求、屏蔽、电磁兼容、阻抗参数、线缆结构、柔性、耐环境能力以及连接器适配性。
