如何正确选用 7/8 电气连接器

引言

选用合适的 7/8 系列圆形连接器，是搭建可靠工业电气系统的重要环节。工程师与采购团队不能仅依据尺寸或外观挑选连接器，还需综合评估电气参数、触点配置、公母接口、安装方式、使用环境、线缆适配性以及长期可靠性。

本指南介绍 7/8 电气连接器的正确选型方法，提供适用于工业自动化及设备配套的实操选型流程，同时介绍康诺德（CONNODER）及其工业圆形连接器解决方案，助力客户充分了解产品与配套应用支持。

什么是 7/8 系列圆形连接器？

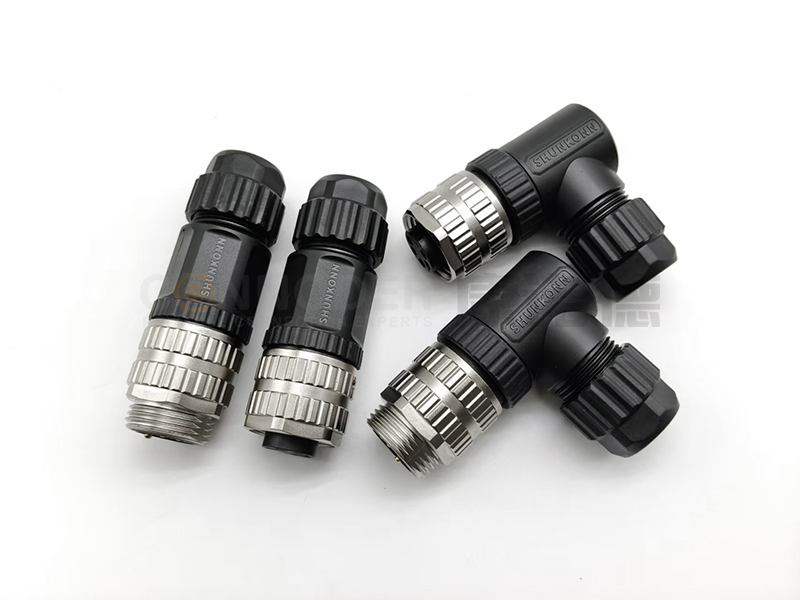

7/8 系列圆形连接器，又称 7/8 电气连接器、7/8 圆形接插件，是广泛应用于工业设备、自动化系统、机械设备、配电装置、传感器、执行器等场景的圆形电气连接方案。

根据产品设计与使用需求，7/8 连接器可提供多种配置，包含：

不同针芯 / 触点数量

公头、母头两种规格

线缆式连接器

面板安装插座

直头、弯头结构

现场可接线款

注塑成型线缆组件

不同防护等级版本

需结合应用完整的电气、机械及环境要求选用适配的连接器。

理清应用工况

选用 7/8 电气连接器的首要工作，明确使用位置与使用方式。对比型号前，先确定设备实际运行需求：

连接器用于连接哪类设备？

传输用途：供电、控制还是信号传输？

应用所需额定电压？

通过连接器的工作电流？

使用环境：室内还是户外？

是否会接触水、粉尘、油污、化学品或潮湿介质？

是否存在振动或机械往复运动？

连接器插拔频次如何？

应用工况决定选型方向。控制柜内部使用的连接器，和安装在户外、长期经受水尘振动的机械设备连接器，选型方案存在差异。

选型原则：按需选配连接器，切勿只看尺寸与外观。

确定所需额定电压与额定电流

电气性能是 7/8 系列圆形连接器选型的核心要素，需确认连接器额定参数适配实际工况。

额定电压

连接器需满足电气系统电压要求，评估电气性能时，还应兼顾环境、绝缘材质、污染等级、湿度与温度带来的影响。

额定电流

电流流经连接器触点时，会因电阻产生热量，温升过大会影响触点性能与长期可靠性。

评估电流需求时需考虑：

• 最大工作电流

• 持续载流能力

• 环境温度

• 同时通电的触点数量

• 线规与导体特性

• 安装条件

接触电阻与绝缘性能

稳定的接触电阻可降低无用功耗与发热；绝缘电阻和电气隔离性能，需结合应用场景及相关安全规范评估。

工程小贴士：不可仅依据样本标注的最大电流选型，务必综合完整运行环境与系统条件评估。

如何区分选用 7/8 公头与母头连接器

公母头选配是保证正确对接、稳定安装的关键，选型主要取决于现有设备接口与整体连接架构。

选定 7/8 公头或母头前，请确认：

连接器系列

触点数量

针位排布

防呆定位结构

锁紧耦合方式

机械外形尺寸

电气匹配性

重要提醒：务必核对整套对接配对件。两款连接器外观相近，也可能针位不同、接口无法兼容。

选择适配的安装与接线形式

7/8 系列圆形连接器支持多种安装方式，最优方案取决于设备结构、安装空间、维护需求、布线方式及生产批量。

线缆式连接器：适合线缆端头连接，安装灵活

面板安装连接器：适配设备壳体、电气柜、控制面板、机械设备安装

现场可接线连接器：便于现场装配、检修更换，支持自定义线缆长度

注塑成型线缆组件：适合需求工厂预装配、品质稳定、简化现场安装的客户

选择安装形式需考量： 可用安装空间、设备壳体设计、所需线缆长度、生产批量、维护需求、现场更换便利性、防护要求。

评估使用环境与 IP 防护等级

工业连接器常会在粉尘、水、潮湿、油污、化学品、振动、机械冲击、温差变化等环境下工作。

选型前评估： 涉水情况、粉尘颗粒物污染、湿度、油污与化学介质、户外气候环境、高低工作温度、持续振动、机械冲击。

所需 IP 防护等级需匹配实际工况，但不能只看 IP 等级，还需评估密封结构、外壳材质、线缆入口密封、工作温度范围、耐化学性、锁紧可靠性。

核查机械可靠性与使用寿命

仅满足电气兼容，无法保障连接器长期稳定运行；对于振动、往复运动、冲击或需频繁维护的工业设备，机械可靠性尤为关键。

插拔寿命

若连接器需要频繁插拔，需确认产品规格满足预期使用需求。

抗振动与抗冲击性能

机械设备、自动化产线、机器人、移动设备会让连接器持续承受振动或间歇性冲击，锁紧结构在运行中必须保持稳固。

锁紧可靠性

正确对接与规范安装，可保障机械稳定性与密封防护效果。

确认线缆适配性

连接器与线缆应作为整套连接系统评估。 敲定 7/8 连接器型号前核查以下要点： 导线截面积、线缆外径、芯线数量、耐温等级、屏蔽需求、弯折柔性要求、耐化学腐蚀性能、线缆入口及应力释放结构适配性。

优质连接器无法弥补线缆选型不当带来的隐患。移动设备或反复弯折场景，必须评估整套线缆组件，而非单独看连接器。

屏蔽与电磁兼容（EMI）考量

电机、驱动器、开关电源、大电流设备、通信系统都会在工业环境中产生电磁干扰。

传输敏感信号或电磁干扰较强场景，需评估： 屏蔽线缆需求、屏蔽连续性、连接器屏蔽结构、接地方案、动力回路与敏感信号回路分离。

屏蔽设计属于整套连接系统的一部分，不能单独作为连接器的一项特性看待。

结论

7/8 系列圆形连接器选型需要标准化流程，不能仅凭外观尺寸挑选。

完整选型逻辑：应用工况 → 电压电流参数 → 触点数量 → 公母接口 → 安装与接线方式 → 环境防护 → 线缆适配 → 长期可靠性

工程师与采购团队综合评估以上要素，能够降低匹配风险，选出适配实际工况的连接解决方案。
