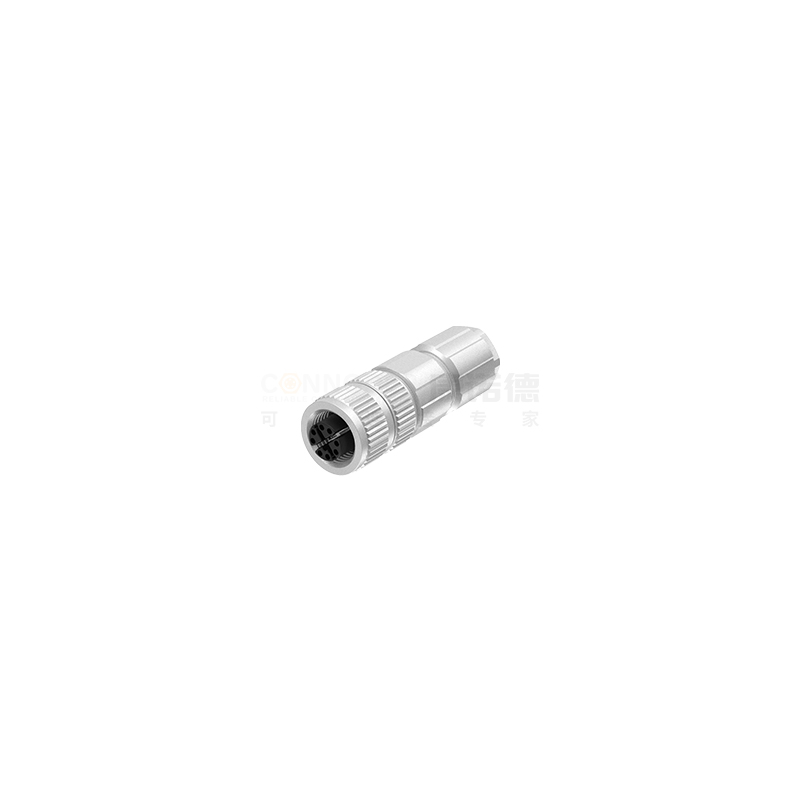

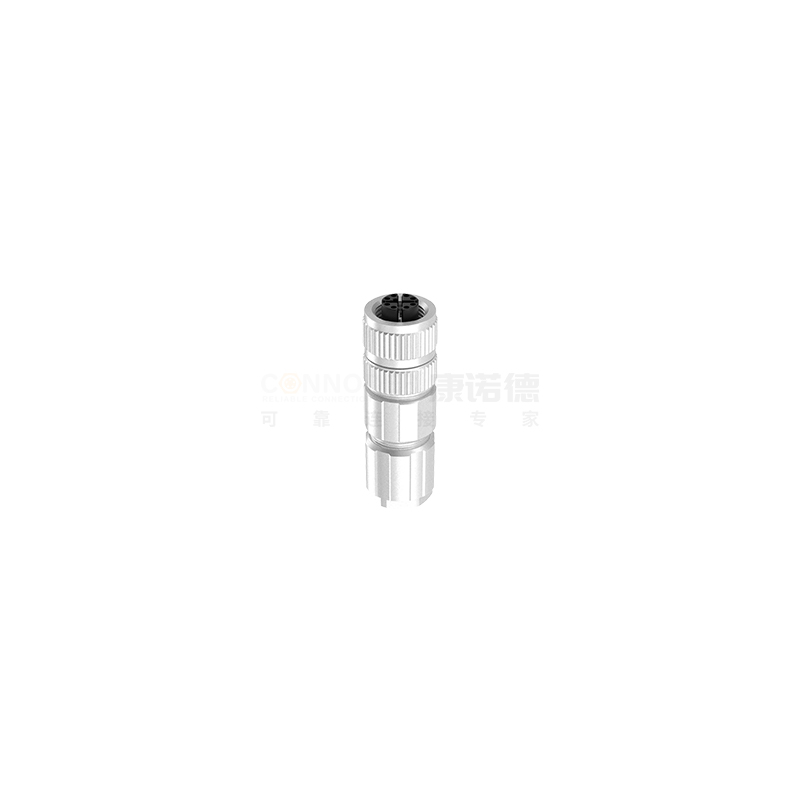

M12 X编码圆形连接器是专门设计用于满足高速数据传输需求的连接解决方案，尤其适用于工业以太网和其他需要高带宽的数据通信应用。
☑高速数据传输能力：X编码连接器支持高达10 Gbps的数据传输速率，这使得它们非常适合于超六类（Cat6A）及以上的网络布线。
☑防护等级：IP67级别的防护，能够防止灰尘进入，并能在一定水压下保持内部干燥，适合在恶劣环境中使用。
☑屏蔽性能：采用合金屏蔽层，可以全方位地屏蔽电磁干扰（EMI）和射频干扰（RFI），确保数据传输的稳定性和可靠性。
☑标准化接口：符合IEC 61076-2-109标准，保证了不同制造商的产品之间的互换性和兼容性。
☑8芯设计：为了支持高速以太网的需求，X编码连接器通常配备8个触点，这些触点被安排成一对对的形式来支持差分信号传输。
☑低延迟与高稳定性：由于采用了先进的屏蔽技术和高质量的材料，X编码连接器能够在长距离传输中保持较低的延迟和较高的信号完整性。
☑工作温度范围广：一般的工作温度范围为-40℃至+85℃，适应各种极端环境下的应用。
| 芯数 | 8X | 6Y | 8Y |
| 公端 |
|
|
|
| 芯数 | 8X | 6Y | 8Y |
| 母端 |
|
|
|
| 芯数 | M12 X 8 Pin 芯线颜色 | 芯数 | M12 Y 6 Pin 芯线颜色 | 芯数 | M12 Y 8 Pin 芯线颜色 | ||||||
| 1 | WHOG |  |
D1+ | 1 | WHOG | |
D1+ | 1 | WHOG | |
D1+ |
| 2 | OG |  |
D1- | 2 | OG | |
D1- | 2 | OG | |
D1- |
| 3 | WHGN |  |
D2+ | 3 | WHGN | |
D2+ | 3 | WHGN | |
D2+ |
| 4 | GN |  |
D2- | 4 | GN | |
D2- | 4 | GN | |
D2- |
| 5 | WHBN |  |
D4+ | 5 | BU |  |
D4+ | 5 | BU | |
D4+ |
| 6 | BN |  |
D4- | 6 | WH |  |
D4- | 6 | WH | |
D4- |
| 7 | WHBU |  |
D3- | 7 | BN | |
D3- | ||||
| 8 | BU | |
D3+ | 8 | BK |  |
D3+ | ||||
